在LabVIEW和单片机（Arduino）系列专栏中使用LabVIEW Interface for Arduino接口工具包实现和Arduino联控。本篇博文将拓展讲解另一款新的接口工具包实现对Arduino的控制，它就是LabVIEW LINX。

LabVIEW LINX Toolkit可支持驱动Raspberry Pi、BeagleBoard和Arduino开发板，包含数字、模拟、SPI、I2C、UART、PWM等驱动接口，非常适合创客开发实践。

来看一看如何安装和使用LabVIEW LINX Toolkit吧~

1

LabVIEW LINX Toolkit的安装

在VI Package Manager，搜索：Arduino，下载Digilent LINX，如下图所示：

2

LabVIEW LINX Toolkit的基本使用

下载完成后，打开LabVIEW，选择：工具→MakerHub→LINX→Linx fireware Wizard，如下图所示：

在跳出的界面中选择好自己的板子及型号，我这里是Arduino Uno，如下图所示：

点击Next，选择本次连接上Arduino串口（注意，此时你的Arduino已经连接了电脑而且串口被识别了，可以提前安装好Arduino的驱动，一般你之前一直用Arduino的IDE开发的话就没啥问题） 。

点击Next，选择 Pre-Bulit Fireware，如下图所示：

点击Next，LabVIEW开始刷固件了，如下图所示：

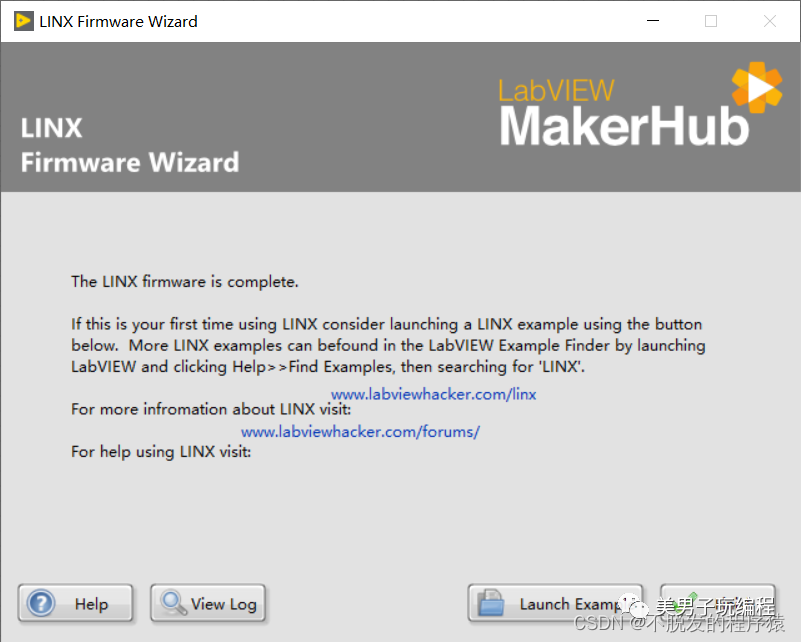

固件烧录完成效果如下图所示：

你可以选择Launch Example打开示例VI，查看LabVIEW对Arduino的控制。
