　　iPhone 12手机带来的充电器、无线充市场热度仍然很高，相应的20W充电器、快充插座、车充等产品也在不断推出。近期知名品牌Lenovo联想便推出了一款20W快充插座，配色以及外观设计都非常喜庆，配有三个3+2插孔以及1A1C双USB接口，支持18W QC和20W PD快充，满足iPhone 12手机日常快充需求。下面充电头网就对这款快充插座进行详细拆解，看看内部如何设计。
一、联想20W快充插座外观

　　包装盒采用红色配色，看着很喜庆，顶盖透明设计可清楚看到快充插座实体，展示效果好。

　　盒子边缘设有打开提示，按照箭头方向旋转打开/闭合顶盖。

　　盒子底部印有产品参数信息。

　　插座配备一条红色电源线，机身采用PC阻燃材质白色塑料壳，边缘套上红色胶套。

　　电源线插头特写，火零线插脚为美规，地线插脚为圆柱。

　　线缆和机身交界处做了抗弯折处理。

　　机身顶部印有花草图案，中心是一只梅花鹿，设计上很喜庆。此外顶部配有三个两脚插孔以及1A1C快充接口。

　　AC插孔特写，设有安全门，防止异物进入。

　　USB接口特写，分别采用黑色和白色胶芯。

　　机身底部设有多个散热孔，中心印有产品参数信息

　　型号：B1-1
　　技术参数：15A 125Vac 1875W 60Hz
　　DC输出：
　　USB-A：5V3A、9V2A、12V1.5A
　　USB-C：5V3A、9V2.22A、12V1.67A
　　USB-A+USB-C：5V3A
　　产品已经通过了ETL和FCC认证。

　　机身侧面配有一个开关键。

　　使用卷尺测得电源线长约166cm。

　　插座机身直径为131.05mm。

　　总重量约为453g。

　　使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP快充协议。

　　使用KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、FCP、PD3.0快充协议。

　　此外PDO报文显示USB-C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。
二、联想20W快充插座拆解

　　机身塑料壳使用四颗螺丝封装，拆掉胶套取出螺丝即可打开。

　　电源线、三个AC插孔模块、充电器PCB板都是使用螺丝固定。

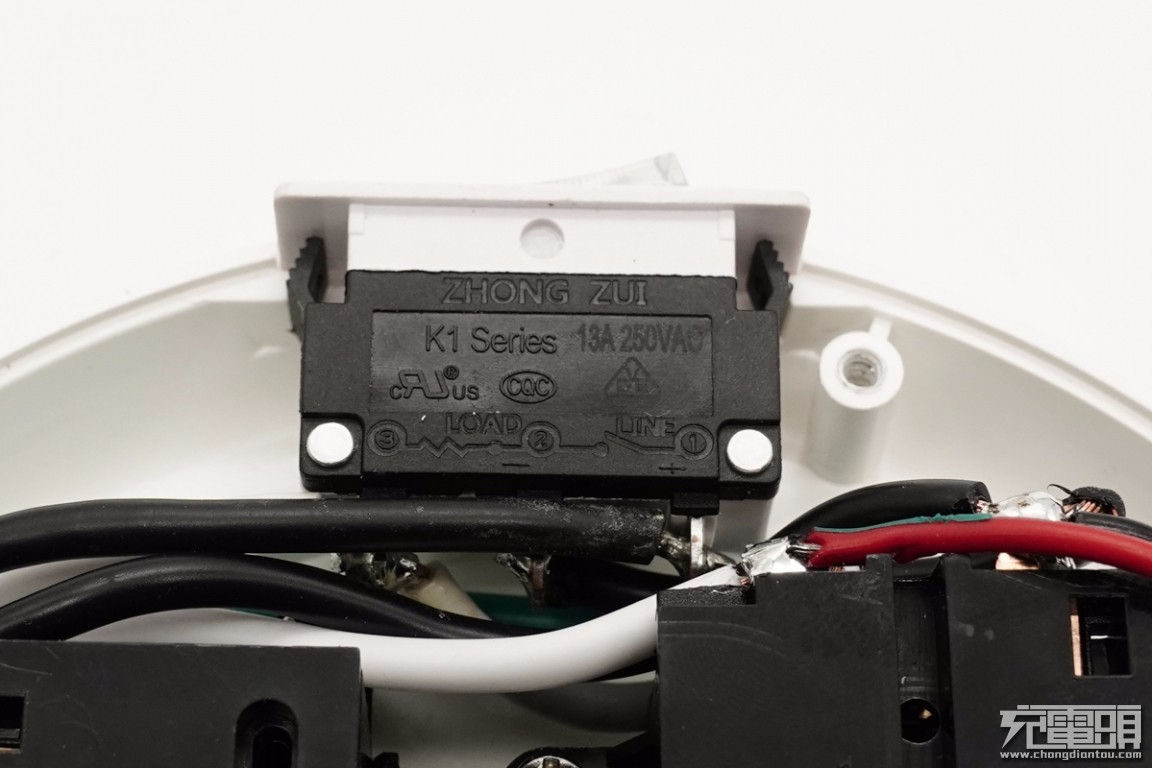

　　开关模块使用固定柱固定，规格为13A 250VAC。

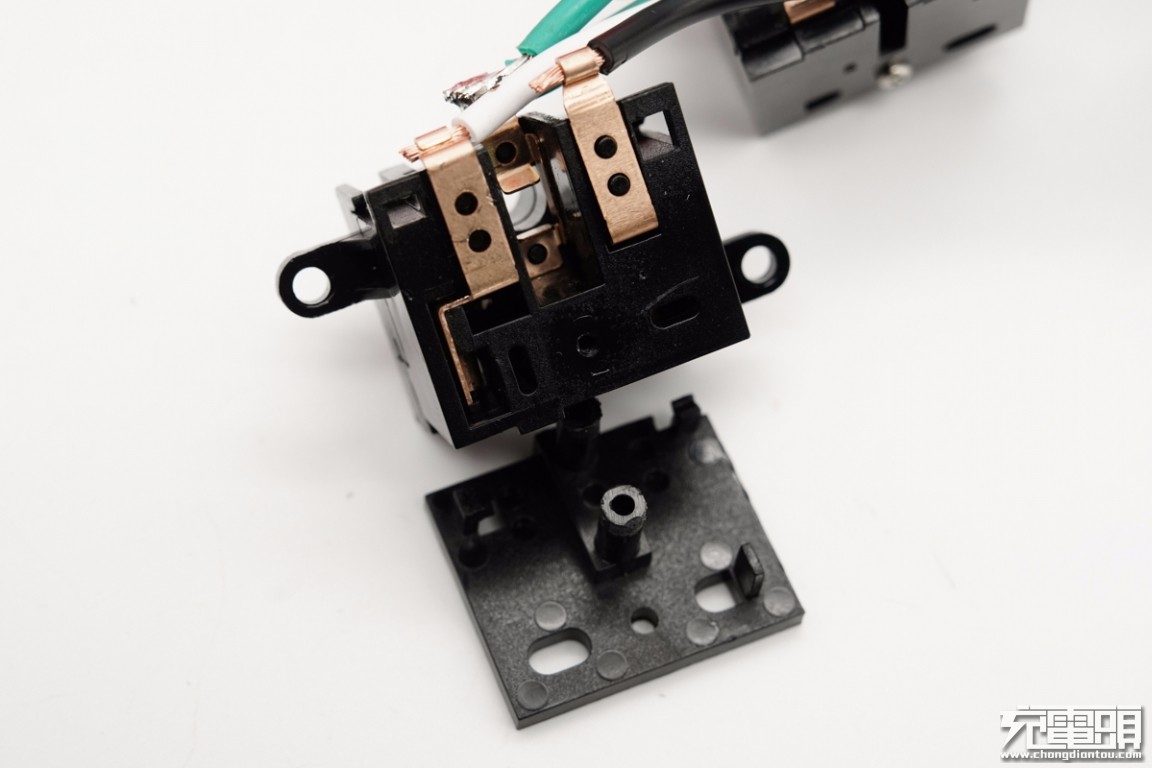

　　AC插孔模块内置小弹簧，用于安全门复位。

　　金属片使用固定柱固定。

　　定位板同时还用于初次级隔离，电路板采用扇形设计，正面元器件分布稀疏，不易积热。

　　板子背面设有整流桥、PWM主控芯片和次级同步整流芯片。

　　PCB板输入端一览。

　　保险丝规格为2A 250V。

　　10D561K压敏电阻，用于输入过压保护。

　　NTC浪涌抑制电阻，用于抑制上电浪涌电流。

　　共模电感双线绕制，用于滤除EMI干扰。

　　ABS210整流桥。

　　三颗高压滤波电解电容均为深圳市昱光电子y.u.g品牌，两颗规格为400V 10μF。

　　第三颗规格为400V 22μF。

　　工字电感外套热缩管。

　　PCB板另一侧一览。

　　PWM主控芯片供电电容，规格为50V 4.7μF。

　　硅动力高性能、低功耗开关电源控制芯片SP6638HF，内置初级开关MOS，用于功率在18W以内的方案。SP6638HF是国内首款内置MOS支持恒功率模式的18W快充芯片，采用行业领先的3D封装技术。配套同步整流芯片SP6518F：内置80V/10mΩ低压MOS，带自供电工作模式，完美支持PPS，芯片焊盘加锡加强散热。

　　硅动力SP6638HF详细资料信息。

　　变压器特写，顶部喷码有信息。

　　PC817光耦，用于初级次级通信，反馈调节输出电压。

　　输出抗干扰蓝色Y电容。

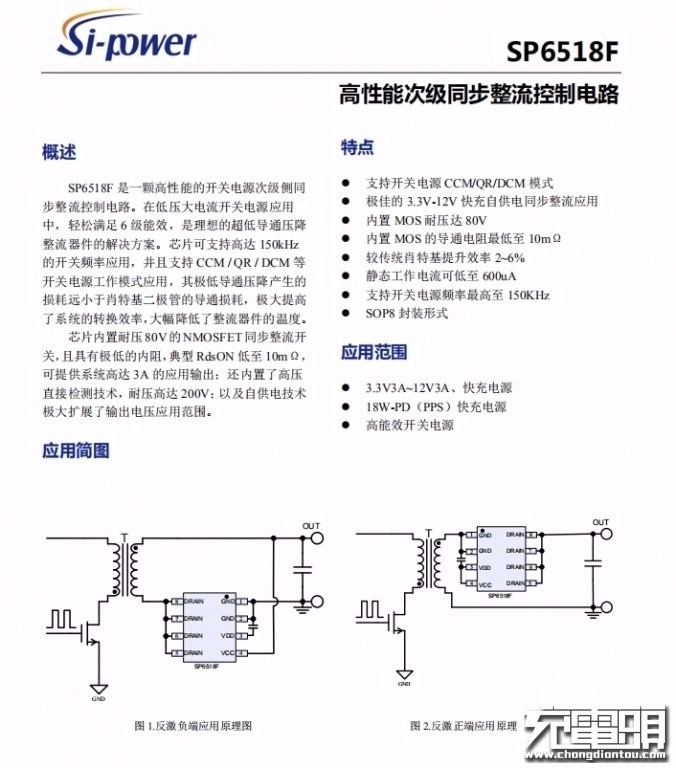

　　次级同步整流芯片采用硅动力SP6518F。这是一颗高性能的开关电源次级侧同步整流控制电路，在低压大电流开关电源应用中，轻松满足6级能效，是理想的超低导通压降整流器件的解决方案。

　　SP6518F可支持高达150kHz的开关频率应用，并且支持CCM/QR/DCM等开关电源工作模式应用，其极低导通压降产生的损耗远小于肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度。

　　此外，该芯片内置耐压80V的NMOSFET同步整流开关，且具有极低的内阻，典型RdsON低至10mΩ，可提供系统高达3A的应用输出；还内置了高压直接检测技术，耐压高达200V；以及自供电技术极大扩展了输出电压应用范围。

　　输出滤波电解电容也是来自昱光电子。

　　规格为16V 470μF。

　　输出滤波固态电容规格为16V 680μF。

　　输出端USB-A母座垂直焊接在主板上，USB-C母座使用协议小板垂直焊接。

　　将小板拆下，正面设有协议芯片和输出VBUS开关管。

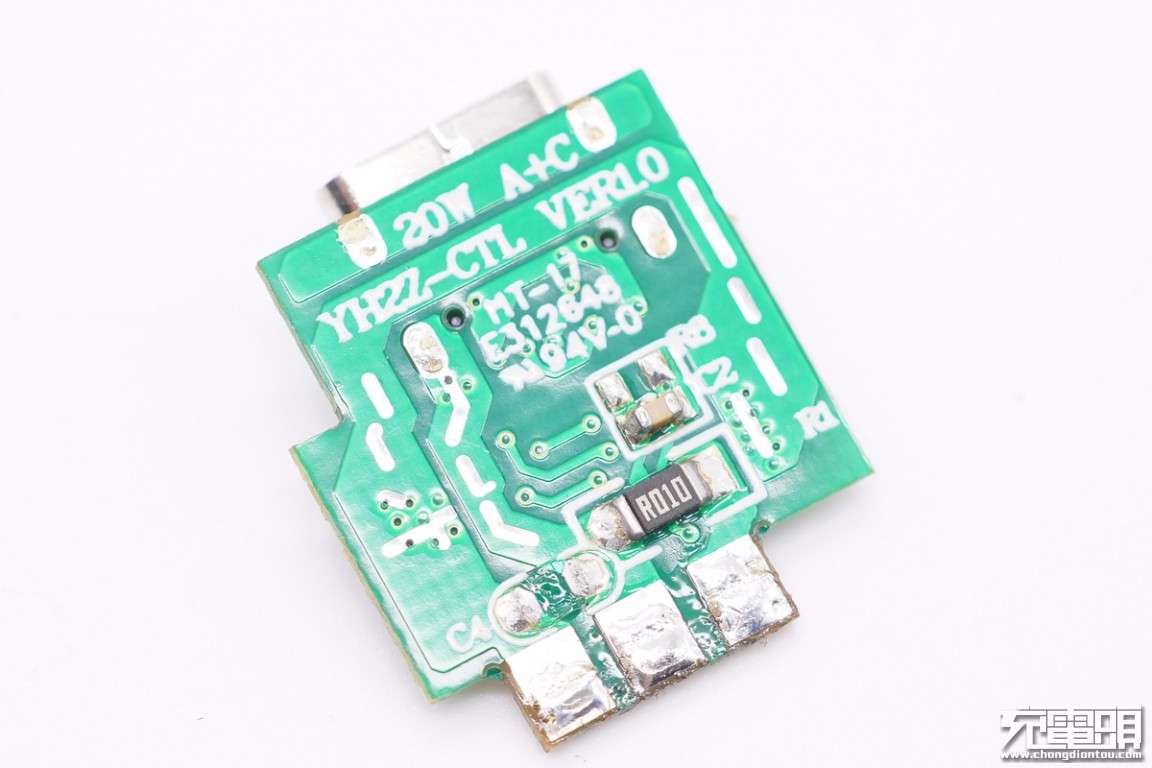

　　背面设有一颗检流电阻。

　　协议芯片采用云矽半导体XPD738，用于1C1A双口控制。XPD738通过了USB PD3.0认证（TID：3479），支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充协议，很适合应用在1C1A双端口充电设备上，支持任意单口快充双口输出5V，在A口连接苹果充电线但未接入苹果手机时，C口仍然有快充。

　　云矽半导体XPD738资料信息。

　　输出VBUS开关管特写，AGMSEMI AGM30P10，PMOS，耐压30V，导阻10.5mΩ。

　　AGMSEMI AGM30P10详细资料。

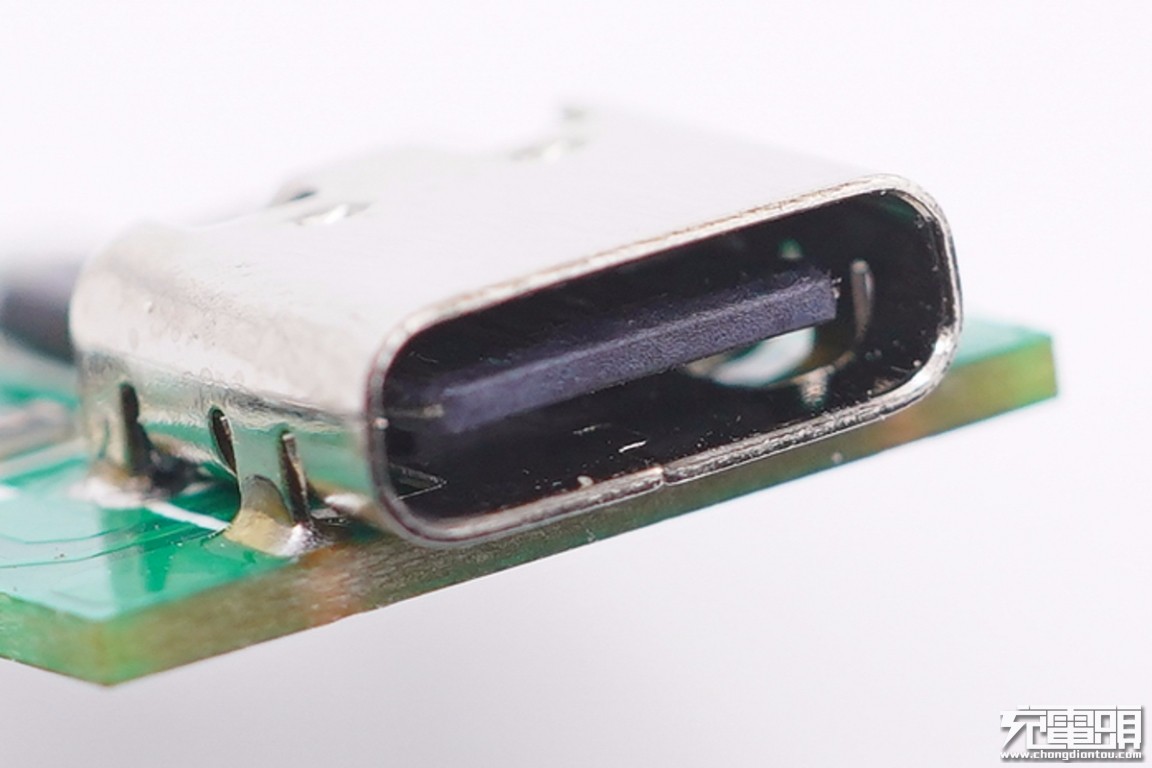

　　USB-C母座特写，黑色胶芯不露铜。

　　USB-A母座特写。

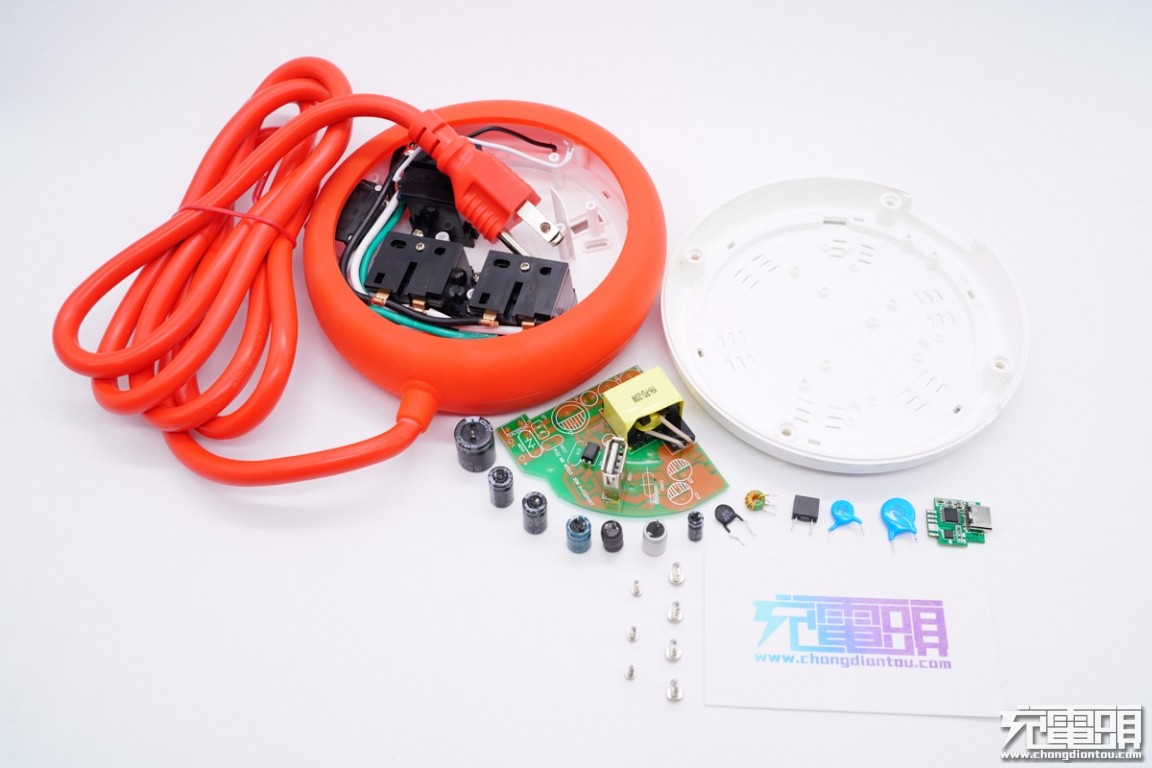

　　全部拆解完毕，来张全家福。
充电头网拆解总结
　　联想这款快充插座和传统黑白配色插座不同，采用红色电源线，机身套有红色胶套，顶部印有花草和梅花鹿图案，看上去很喜庆。产品虽是结合时下热门20W快充市场设计，但配备1A1C双USB接口，不仅可用来给iPhone 12充电，其它品牌安卓手机也能进行快充，方便又实用。
　　充电头网通过拆解了解到，内部AC插孔模块以及充电器模块均使用螺丝进行固定，十分稳固。充电器电路板为扇形，板子上的元器件分布稀疏，不易积热，同时机身壳底部也设有散热孔，保证了产品的整体散热性能。充电器采用无锡硅动力SP6638HF+SP6518F高集成、高性能快充方案，输出端协议芯片采用云矽半导体XPD738，控制1A1C双口输出，芯片通过了USB PD3.0认证，性能可靠。开关电源内部电容采用400V，按照110-220V宽电压环境设计，国内也可正常使用。
