flashy 板的输入带宽远高于 Nyquest 的最大理论值 40MHz（我们在这里使用的是时钟频率为 80MHz的 Flashy）。
那么，如果我们向 Flashy 提供高于 40MHz 的信号会发生什么？

测试设置

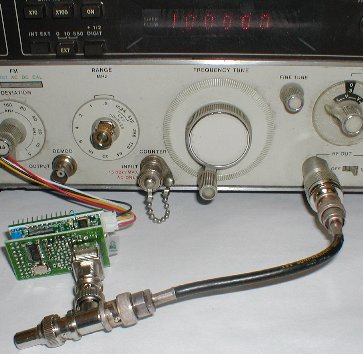

测试装置由一个直接连接到 Flashy 的HP8640B信号发生器组成。
该发生器能够产生高达550MHz的正弦波。

干涉图案

首先，信号发生器关闭。

我们应用一个1.000MHz的测试信号，并校准输出。 让我们在这里得到 7 个垂直除法。

如果我们应用 80MHz 信号...迹线保持平坦（因为我们的采样频率为80MHz）。
但是看看在79.000MHz时会发生什么。看起来像一个1MHz的信号！

这是一个“幽灵”信号（80MHz-79MHz=1MHz）
有趣的是，由于信号是周期性的，我们实际上可以看到79MHz的外观（即使周期说1MHz，形状也是实际的79MHz信号）。
81.000MHz 看起来也像 1MHz......

82.000MHz，看起来像一个2MHz的信号。

90.200MHz，越来越有趣......

99.800兆赫（MHz）

119.000兆赫（MHz）

160.50兆赫（MHz）

162.50兆赫（MHz）

199.50兆赫。

238.50兆赫（MHz）

322.00兆赫（MHz）

401.00MHz，看起来又像1MHz，虽然衰减得很厉害。

482.00兆赫（MHz）

550.00兆赫（MHz）

信号发生器不能再快了。 无论如何，我们远远超出了 Flashy 的能力。
