1、模拟信号是如何变成一个数字信号的？

我们把一个放大电路的放大量提高，输入是正弦波，输出原来也是个正弦波。

我们把放大量调大，大到正弦波的幅度足够大，正弦波的波峰和波谷被“削波”，我们发现输出的波形从一个模拟信号，变得像一个数字信号。

我们把示波器调整一下时间轴，看着更像。

我们发现放大量足够大的时候，仿佛输入信号大于某个值Vx的时候，输出高电平，小于这个值Vx的时候，输出低电平。像极了数字电路中，电平标准中VT的定义。

削波失真（clipping distortion）的现象:在放大量提高到一定程度时，输入的正弦波信号会超过放大器的线性工作范围，导致输出信号的波峰和波谷被“削去”。这时候，输出信号的波形看起来像一个方波或脉冲信号，类似于数字信号的高低电平。

在这种情况下，放大器相当于一个比较器，当输入信号超过某个阈值（例如你提到的Vx）时，输出为高电平；当输入信号低于这个阈值时，输出为低电平。这与数字电路中的阈值电压VT类似，表现出数字信号的特性。

在数字电路中，VT（阈值电压）是指逻辑门将输入信号识别为高电平（逻辑1）或低电平（逻辑0）的电压阈值。具体来说：

• 高电平（逻辑1）：输入电压高于阈值电压（VT）时，逻辑门将该信号识别为高电平。

• 低电平（逻辑0）：输入电压低于阈值电压（VT）时，逻辑门将该信号识别为低电平。

不同类型的逻辑门（如CMOS、TTL等）有不同的阈值电压，但基本原理相同。阈值电压是逻辑电路设计中一个关键参数，确保电路能够可靠地识别和处理数字信号。

亚稳态

在数字电路中，亚稳态（metastability）是指在某些条件下，电路不能迅速且可靠地确定输出状态的情况。亚稳态通常发生在时序电路中，尤其是在异步信号交互或时钟边沿较近的情况下。以下是关于亚稳态的详细解释：

原因

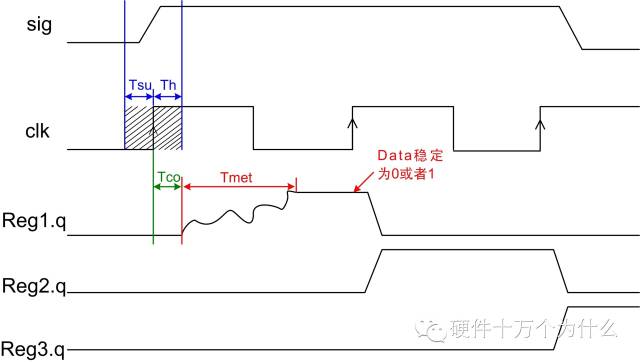

亚稳态主要发生在触发器（如D触发器）或锁存器中，当输入信号在时钟上升沿或下降沿附近发生变化时，电路可能无法及时做出明确的高低电平判断，进入一种不稳定的中间状态。

表现

当电路进入亚稳态时，输出信号可能会在一定时间内保持在一个不确定的电压范围内，而不是明确的高电平或低电平。这种不确定性可能会传递到后续的逻辑电路，导致系统错误。

解决方案

• 同步设计：尽量在同一个时钟域内设计电路，减少异步信号的交互。

• 多级同步器：使用多级触发器将异步信号同步到系统时钟，以减少亚稳态的概率。

• 提高时钟频率或设置更长的时序裕量：确保信号有足够的时间稳定在时钟边沿前后。




结合VT和亚稳态的解释

在数字电路中，阈值电压（VT）和亚稳态有着密切的关系。当输入信号在VT附近变化且时序条件不满足时，电路容易进入亚稳态。这种情况下，电路不能确定输入信号是否已经跨越了阈值电压，从而导致输出信号不稳定。因此，设计可靠的数字电路时，不仅要考虑阈值电压的设置，还需要关注时序约束和信号同步问题，以减少亚稳态发生的概率。

总之，阈值电压是决定数字电路输入信号识别的重要参数，而亚稳态则是数字电路在某些条件下无法迅速确定输出状态的现象。通过合理设计，可以在确保电路可靠性的同时，减少亚稳态的发生。

这种现象可以用示波器来观察，当你调整时间轴时，可以更清楚地看到输出信号的方波形态，进一步验证了你的观察。这种模拟信号转变为数字信号的过程在某些应用中是有用的，例如信号处理和数据转换。

总结起来，放大量足够大时，放大器输出信号的削波现象使得它具备了类似于数字电路的特性，将输入的模拟信号转换为具有高低电平的数字信号。

2、一个典型应用——比较器

比较器是一种用于比较两个电压信号的模拟电路，它的输出只有两种状态：高电平或低电平，因此输出结果实际上是一种数字信号。这种特性使得比较器在许多应用中起到了模拟到数字转换的作用。下面详细解释比较器的原理及其本质。

比较器的基本原理

比较器有两个输入端：正输入端（V_in+）和负输入端（V_in-）。其输出取决于这两个输入电压的比较结果：

• 当 V_in+ > V_in- 时，输出为高电平。

• 当 V_in+ < V_in- 时，输出为低电平。

比较器的内部结构与运算放大器（Operational Amplifier, Op-Amp）类似，但有一些关键的不同点。比较器通常没有反馈网络，因此它的增益非常高，理论上接近无穷大。

理想比较器

比较器是一个开环或正反馈的理想运放。无论输入电压大小多少，均被放大到电源电压。其参数特点如下：

>0,=<0,=

实际比较器

电压比较器的工作特性

比较器的工作过程

1. 输入电压比较：比较器的输入级比较正输入电压（V_in+）和负输入电压（V_in-）。

2. 放大作用：由于比较器的高增益，微小的输入电压差异将被放大成一个明显的输出电平变化。

3. 输出转换：如果正输入电压大于负输入电压，输出将被驱动到高电平（接近电源电压）。如果正输入电压小于负输入电压，输出将被驱动到低电平（接近地电压）。

比较器的应用

由于其快速响应和清晰的输出状态，比较器在许多应用中非常有用，例如：

• 电压监测：比较器可以用来监测电压是否超过某个阈值，适用于电池充放电管理、电源监测等。

• 波形生成：在脉冲产生和定时电路中，比较器可以用来生成方波信号。

• ADC前端：在模数转换器（ADC）的前端，比较器可以用来将模拟信号转换为数字信号。有的ADC的原理就是N个比较器。

比较器的本质

比较器本质上是一种放大倍数非常高的模拟电路，但其输出结果是二进制的，这使得它在某种程度上桥接了模拟信号和数字信号的世界。虽然它的内部工作原理是模拟的，但它的输出是数字的（高电平或低电平），这使得它在数字电路系统中非常有用。
