为何人形机器人难以维持直立行走姿态？

在科技飞速发展的今天，人形机器人已逐渐融入我们的生活。无论是家庭服务、工业制造，还是娱乐表演，它们都发挥着不可或缺的作用。但你是否曾困惑：为何这些外观高度仿人的机器人，在行走时却难以保持稳定的直立姿态呢？

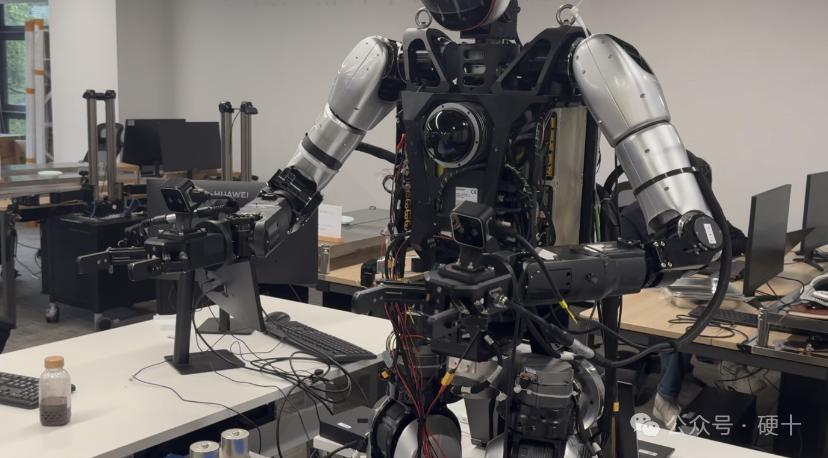

首先，我们来深入了解人形机器人的结构和运动特性。人形机器人，主要由头部、躯干、四肢及关节构成，依赖电机和减速器实现动作。在行走时，它们需通过关节的旋转来维持平衡。然而，这一过程并不总是那么顺畅。

1. 机械结构与驱动系统

人形机器人直立行走的基础是仿生机械结构，通常由以下部分组成：

• 关节与自由度 ：机器人的腿部、髋部、膝部和踝部通常设计为多自由度（DoF）关节，模仿人类关节的灵活性。例如，髋关节需要实现前后摆动（矢状面）和左右旋转（冠状面）。

• 驱动方式 ：关节通过电机（如伺服电机、谐波驱动电机）、液压或气动装置驱动。现代机器人多采用高精度、高扭矩的电机配合减速器（如谐波减速器）来实现精确控制。

• 轻量化材料：使用碳纤维、铝合金等材料降低重量，同时保证结构强度。

人形机器人的结构相当复杂，包含众多关节，这无疑增加了运动时的摩擦与阻力。特别是在关节处，摩擦问题尤为突出，使得机器人在行走时难以保持笔直的姿态。此外，机器人的重量分布也至关重要，不平衡的重量分布会导致行走过程中的倾斜。

机械结构与驱动系统的核心难点

1.关节自由度与稳定性的矛盾

• 灵活性与平衡的权衡 ：多自由度关节（如髋关节3自由度、踝关节2自由度）虽能模仿人类动作，但自由度数增加会导致：

• 控制维度指数级增长 ：6条腿的蜘蛛机器人仅需18个自由度，而双足人形机器人（如ASIMO）需26+自由度，控制算法复杂度陡增。

• 动态稳定性下降：多关节联动易引发耦合振动（如迈步时躯干摆动干扰髋关节角度）。

• 仿生关节的物理限制：

• 人类关节的柔性无法完全复制：例如膝关节的半月板缓冲、踝关节的肌腱弹性，刚性机械结构难以实现类似“柔性触地”效果，易导致冲击力传递至机身。

2.驱动系统的性能瓶颈

• 功率密度与体积的矛盾

• 电机+减速器的局限性 ：谐波减速器虽精度高，但扭矩密度（如HD谐波减速器约50 N·m/kg）仍远低于人类肌肉（约300 N·m/kg）。波士顿动力Atlas改用液压驱动（动力密度提升3倍），但带来噪音和漏油风险。

• 能耗问题 ：双足行走的比能耗（单位质量移动单位距离的能耗）是轮式机器人的10倍以上，电机效率需达到90%以上（目前高端伺服电机约85-92%）。

• 动态响应速度：
  快速步态（如跑步）要求驱动系统毫秒级响应，但电机转子惯量、减速器背隙会导致延迟。例如，MIT Cheetah 3通过低惯量直驱电机（无减速器）实现1kHz控制频率，但牺牲了扭矩输出。

3. 轻量化与结构强度的冲突

• 材料选择的极限

• 碳纤维的挑战：虽比强度（强度/密度）是钢的5倍，但各向异性导致关节连接处易分层，且无法焊接（需胶接或螺栓，增加重量）。

• 3D打印金属结构的缺陷：拓扑优化可减重30%，但疲劳强度仅为锻造件的70%（如踝关节反复承受2倍体重的冲击力时易断裂）。

• 动态负载下的形变 ：
  例如本田ASIMO的铝合金腿部在急停时产生微米级形变，导致IMU数据与真实姿态偏差，需通过力传感器反馈补偿。

4.环境适应性的实现难点

• 足底接触动力学

• 非结构化地形的力控 ：在沙地或雪地中，足底接触面积和摩擦力动态变化，传统位置控制失效，需力控（如MIT的阻抗控制算法），但力传感器噪声（±2% FS）会导致步态抖动。

• 冲击吸收机制：人类足弓的弹性储能效率达60%，而机器人弹簧-阻尼系统（如Atlas的串联弹性驱动器）仅能实现40%，且增加机械复杂度。

5.系统集成与热管理

• 驱动单元的热积累：
  伺服电机持续工作温度可达80°C，若腿部密闭空间散热不良（如丰田T-HR3的关节模组），会导致磁钢退磁（钕铁硼磁体居里温度310°C，但80°C时磁通量下降5%）。


•


• 布线难题：
  多自由度需数百根线缆（电源、编码器、力传感器），线束重量占腿部总重15%（如Unitree H1），且反复弯折易断裂（需柔性电路板，成本增加10倍）。

2. 传感器系统

机器人需要实时感知自身姿态和环境信息，主要依赖以下传感器：

• 惯性测量单元（IMU） ：包含陀螺仪和加速度计，用于检测机器人的倾斜角、角速度和加速度，是维持平衡的核心传感器。



IMU（惯性测量单元）是人形机器人实现姿态感知和平衡控制的核心传感器，但其在实际应用中存在多方面的局限性，这些限制直接影响机器人的运动稳定性和环境适应性。以下是详细分析：

a、噪声与漂移：积分误差的累积

• 短期噪声 ：IMU中的陀螺仪和加速度计存在白噪声（如MEMS陀螺噪声密度约0.005°/s/√Hz），导致姿态解算（如四元数积分）时角度误差随时间累积。例如，仅依赖IMU的航向角在10秒后可能漂移2-3度。

• 长期漂移（Bias Instability） ：温度变化或器件老化导致零偏漂移（如消费级MEMS陀螺零偏稳定性约10°/h），长时间运行后位置误差呈二次方增长。例如，仅用IMU推算位置时，1分钟后定位误差可达数米。

• 解决方案 ：需融合视觉（如VIO）、编码器或地面接触力数据，通过卡尔曼滤波（EKF）或互补滤波抑制漂移。

b、对外部干扰不敏感

• 无法感知接触力 ：IMU仅测量本体加速度和角速度，无法直接获取足底与地面的相互作用力（如打滑、冲击力分布）。例如，在冰面上行走时，IMU无法检测到足底滑动，导致步态控制失效。

• 外力干扰的误判 ：若机器人被外力推动（如被人推搡），IMU会将其误认为自身运动，导致控制算法生成错误的反向力矩而摔倒。

• 解决方案 ：需结合足底力传感器（如六维力传感器）或关节力矩反馈，区分内/外部加速度。

c、动态运动中的高频振动干扰

• 机械振动耦合 ：腿部快速摆动或关节电机高频启停会引发机械振动（如10-100Hz），IMU可能将这些高频噪声误判为姿态变化。例如，波士顿动力Atlas在跳跃落地时，机身振动导致IMU短时输出异常角速度。

• 传感器带宽限制 ：多数IMU带宽为100-500Hz，无法有效滤除更高频振动（如电机谐波干扰）。若直接使用原始数据，可能导致控制环震荡。

• 解决方案 ：硬件层面增加机械阻尼（如橡胶隔振垫）；算法层面采用低通滤波或小波降噪。


• 力/力矩传感器：安装在足底或关节处，测量与地面的接触力和压力分布，用于调整步态。

• 视觉传感器：摄像头或激光雷达（LiDAR）用于环境感知（如障碍物识别、路径规划）。

• 编码器：安装在关节电机上，反馈关节角度和运动状态。

3. 控制算法

直立行走的核心是控制算法，需实现动态平衡、步态规划和实时调整：

（1）平衡控制

• 零力矩点（ZMP）理论 ：通过计算机器人重心投影与地面接触区域的相对位置，确保机器人动态平衡。当重心投影在支撑多边形（如单脚或双脚触地区域）内时，机器人不会倾倒。

• 倒立摆模型：将机器人简化为倒立摆，通过调整支撑腿和摆动腿的力矩来维持平衡。

• 模型预测控制（MPC）：预测未来几步的运动状态，优化关节力矩和步态轨迹。

（2）步态生成

• 周期性步态规划：生成行走、跑步等周期性动作的轨迹（如腿部摆动轨迹）。

• 环境适应性步态：根据地形变化（如斜坡、不平地面）实时调整步态。

（3）分层控制架构

• 高层控制：规划整体运动（如行走方向、速度）。

• 中层控制：生成关节轨迹和力矩指令。

• 底层控制：执行电机力矩的闭环控制。


从机器人控制的角度分析，膝盖的适度弯曲对于保证机器人的姿态可控性至关重要。这是因为，在某些姿态下，如膝关节伸直或两关节同轴等情况，机器人的可控性会受到严重影响。为了避免这些棘手情况，控制系统需要采取额外的预防措施，以确保数值计算的稳定性。

膝盖弯曲在行走过程中的好处在于，它为机器人提供了更多的调整空间。当上身因地形起伏或其他扰动而晃动时，腿部可以通过调整膝关节的弯曲程度来补偿这种扰动。换句话说，弯腿走路为机器人提供了一种灵活的调整机制，从而有助于维持稳定的直立姿态。
人形机器人在行走时，能量消耗巨大。这与人体步态的节能特性形成了鲜明对比。人体步态在行走过程中呈现出一种不完全稳定的节能模式，仿佛是在不断利用棍子般的支撑力将身体向前推动，同时通过撤掉后方的支撑来保持动态平衡。这种步态使得大部分体重得以沿腿部轴线方向导入地面，从而有效降低了行走时的能量消耗。

然而，人形机器人在模拟这种步态时却面临诸多挑战。直腿走路的步态设计，虽然在一定程度上简化了机器人的运动学模型，但却牺牲了行走过程中的稳定性。当一条腿伸直支撑身体时，由于关节驱动力矩的缺失，身体在受到扰动时容易失去平衡。此外，直腿落地时的传力方向受限，需要精心计算落地点以确保稳定，否则就可能导致摔倒。

相比之下，弯腿走路则提供了更大的调整空间。通过弯曲膝关节，机器人可以灵活地调节落地腿对身体的力的大小和方向，从而更好地维持平衡。这也是为什么人在初次尝试走易滑的冰面时，会下意识地屈膝以保持稳定，而不是直愣愣地伸直腿踩上去。

在控制方面，人形机器人已经取得了显著的进展，能够在一定程度上进行姿态调整，从而有助于稳定上半身姿态和步态。然而，非仿人步态的设计仍可能导致高能耗和笨重的驱动关节，这在一定程度上限制了机器人的灵活性和效率。同时，传感器性能的不足也可能影响机器人的步态稳定性和能量效率。因此，在未来的研究中，我们需要进一步探索更节能、更稳定的步态设计方法，并提升相关传感器的性能以优化机器人的运动表现。
为了实现人形机器人的精确运动控制，传感器技术发挥着至关重要的作用。市场上的人形机器人普遍配备了激光雷达、摄像头、陀螺仪和加速度计等传感器，以获取环境信息。然而，这些传感器的性能在复杂环境中仍存在局限性，难以全面捕捉环境变化。特别是在光线条件差异显著或地面存在杂物时，传感器可能因误判而影响机器人对自身位置和姿态的准确判断，进而导致站立稳定性受损。

总结

人形机器人直立行走的核心理念是仿生设计 + 实时反馈控制 。通过传感器获取姿态和环境信息，结合先进算法实时调整关节力矩和步态，最终实现动态平衡和灵活运动。随着人工智能（如强化学习）和材料技术的进步，未来人形机器人将更接近人类的运动能力。

随着人工智能技术的不断进步，深度学习、强化学习等先进算法已被逐步引入人形机器人领域。这些算法的加入，使得机器人能够更深入地理解并适应周围环境的变化，进而实现更为稳定、自然的行走姿态。
然而，将这些高级算法真正应用到实际问题中仍面临诸多挑战，诸如数据量不足、算法复杂度高等难题。因此，如何将这些前沿算法与现有的运动控制方法有效融合，以提升人形机器人的稳定性和行走性能，已成为一个亟待解决的难题。综上所述，人形机器人无法直立的现象是多种因素共同作用的结果。未来，我们需持续优化机械结构、运动控制算法以及传感器性能等多方面技术，并借助人工智能的力量，共同推动机器人稳定性和行走性能的提升。
