美国游戏外设厂商Razer旗下产品外观炫酷，做工精致，多年来受到游戏玩家及外设玩家的喜爱，炫酷的美杜莎呼吸灯更是无数玩家桌面上的亮点。2009年，Razer集旗下技术之大成，推出顶级无线游戏鼠标，Razer曼巴眼镜蛇。时隔两年，Razer研发出了全新的4G双引擎系统技术，并将其首先应用在曼巴眼镜蛇和帝王蟒身上,全新的4G双引擎系统究竟是何物，价格千元的鼠标内部又是什么样，看完本文你就会有所了解。

[中关村在线键鼠频道原创] 曼巴眼镜蛇4G版无线游戏鼠标，是美国游戏外设厂商Razer最新推出的旗舰级无线游戏鼠标。作为前旗舰鼠标曼巴眼镜蛇的升级版产品，Razer曼巴眼镜蛇4G版无线游戏鼠标官方报价高达999元。作为目前市面上价格最为昂贵的鼠标之一，Razer曼巴眼镜蛇4G版无线游戏鼠标内部什么样的，高达千元的游戏鼠标做工如何，今天我们将为您揭晓。

Razer曼巴眼镜蛇4G版无线游戏鼠标总共采用4颗十字螺丝固定，分别是鼠标后脚垫下一枚，电池仓内一枚。另外两枚在鼠标侧面的拇指橡胶内，设计的极其隐蔽。使用电吹风对脚垫和拇指橡胶进行加热后，小心将其取下，即可看到鼠标上的固定螺丝。

Razer曼巴眼镜蛇4G版游戏鼠标螺丝位置

需要注意的是，Razer曼巴眼镜蛇4G版游戏鼠标电池仓内和脚垫底部两颗螺丝较软，拆解时需配以相对应的十字改锥进行拆卸，以避免拧花螺丝。

曼巴眼镜蛇4G版拆解开始

拧开四颗固定螺丝，即可将Razer曼巴眼镜蛇4G版游戏鼠标上盖和底盘分离开来。鼠标主要电子元件均固定在鼠标底盘部分，上盖部分主要是鼠标上壳和按键板。

Razer曼巴眼镜蛇4G版游戏鼠标初步分离

Razer曼巴眼镜蛇4G版游戏鼠标按键板与上壳之间采用多个卡扣固定连接，即可保证固定的稳定，又可以减少鼠标装配时的工作量。

Razer曼巴眼镜蛇4G版游戏鼠标按键板与上壳分离

Razer曼巴眼镜蛇4G版游戏鼠标上壳上还固定有采样率调节按键与侧键按键板，均采用一次性热熔固定方式直接固定在鼠标上壳上，以提高装配可靠性。

曼巴眼镜蛇4G版标采样率调节按键板固定方式特写

曼巴眼镜蛇4G版侧键按键板固定方式特写

由于Razer曼巴眼镜蛇4G版游戏鼠标尾部并没有Razer招牌式的呼吸式灯光效果，所以鼠标尾部的LOGO系采用油墨印刷方式制作，鼠标内部也没有相对应的呼吸灯。

曼巴眼镜蛇4G版电路设计

在对Razer曼巴眼镜蛇4G版游戏鼠标的上盖部分进行拆解介绍之后，再让我们来看一下鼠标内部的电路设计分部。Razer曼巴眼镜蛇4G版游戏鼠标包装侧键部分全部因定在鼠标底盘上，整个鼠标电路由五块PCB板构成，各块PCB板之间采用导线及软排线相连接。

Razer曼巴眼镜蛇4G版游戏鼠标内部一览

Razer曼巴眼镜蛇4G版游戏鼠标电路分别由上电路板、下电路板、鼠标状态显示电路板、滚轮光源电路板及电池电路板组成。五块电路板之间采用可拆卸导线或软排线相连接，以方便维修时进行零件更换。

Razer曼巴眼镜蛇4G版游戏鼠标电池电路板特写

折卸下来的电池电路板正反面特写

Razer曼巴眼镜蛇4G版游戏鼠标并没有像一般无线鼠标那样，将电池仓触点簧片直接与鼠标主电路板相连接，而是专门设计了一块电路板采样螺丝固定在鼠标底盘上，以保证触点可以稳定的固定在电路仓中。电池电路板上设计插座，以便与与主电路板上的导线相连接。

Razer曼巴眼镜蛇4G版游戏鼠标滚轮光源电路板拆卸

Razer旗下产品独特的灯光效果一直被广大玩家所喜爱，曼巴眼镜蛇4G版鼠标作为一款无线产品，为节省电池电能，取消了独具特色的尾部呼吸式LOGO灯。但依旧保留有滚轮灯光效果，作为曼巴眼镜蛇的升级版产品，Razer曼巴眼镜蛇4G版游戏鼠标滚轮灯光效果在原有基础上进行升级，支持1600万色自定义和灯光颜色自动切换效果。

Razer曼巴眼镜蛇4G版游戏鼠标滚轮光源电路板特写

由于Razer曼巴眼镜蛇4G版游戏鼠标滚轮为开放式结构，所以滚轮光源采用单独一块电路板直接探入滚轮内部为做为滚轮光源。由于滚轮电路板所处位置特殊，为减小电路板高度，整个电路板上全部贴片元件制作.滚轮光源电路板前后各固定有一个可变光式贴片LED，为鼠标滚轮提供均匀的光照效果和多达1600万色的灯光。

Razer曼巴眼镜蛇4G版鼠标状态指示电路板特写

为了能让玩家对鼠标当前工作状态进行了解，Razer曼巴眼镜蛇4G版游戏鼠标在鼠标左侧前端设计有鼠标状态指示类电路板。状态指示电路板上固定有贴片式电阻有LED光源，采用软排线与鼠标主板相连接。

曼巴眼镜蛇4G版核心电路

Razer曼巴眼镜蛇4G版鼠标主板由上下两块PCB板组成，其中上PCB板固定有微动、编码器，主控MCU和射频芯片等鼠标核心元件，下电路板则固定着鼠标激光引擎。

Razer曼巴眼镜蛇4G版鼠标上PCB板展示

Razer曼巴眼镜蛇4G版鼠标左右键采用倍爱游戏玩家和外设玩家喜欢的国产欧姆龙D2FC-F-7N微动。滚轮中键为TTC的点微动，鼠标滚轮为机械编码器结构，使用的是TTC编码器。由于鼠标采样率调节按键所处位置容易较为狭窄，所以Razer曼巴眼镜蛇4G版鼠标DPI调节按键采用两枚金属贴片微动制作。

Razer曼巴眼镜蛇4G版鼠标左右键微动特写

Razer曼巴眼镜蛇4G版鼠标机械编码器及DPI调节键特写

Razer曼巴眼镜蛇4G版鼠标中键采用TTC微动

Razer曼巴眼镜蛇4G版鼠标侧键微动则采用凯华弯脚微动制作，为保证按键固定稳固，Razer在微动下方加有固定底座，并使用螺丝直接与鼠标底盘固定在一起，保证鼠标微动不会因意外磕碰出现位移，对玩家使用手感造成影响。

Razer曼巴眼镜蛇4G版鼠标侧键微动特写

Razer曼巴眼镜蛇4G版鼠标上PCB板设计两条软排线，分别与其它PCB析连接，所有连线皆采用可折卸式设计，即便于厂商维修，也在一定程度上体现了厂商对于产品设计精益求精的态度。

Razer曼巴眼镜蛇4G版鼠标主电路板特写

上PCB板后方的软排线与下PCB板相连，左侧的软排线则为鼠标状态指示灯供电及传输信号之用。上PCB板后方有一颗插件电容，是Razer曼巴眼镜蛇4G版鼠标电气元件中唯一的插焊元件，除此之外所有的元件全部采用贴片式设计(不包括微动、编码器和鼠标引擎等元件)，用料可谓极其强悍。

Razer曼巴眼镜蛇4G版鼠标MCU特写

Razer曼巴眼镜蛇4G版鼠标2.4G射频芯片特写

Razer曼巴眼镜蛇4G版鼠标主控芯片及射频芯片均采用美国飞思卡尔公司出产的产品，高质量的鼠标芯片成为Razer曼巴眼镜蛇4G版鼠标品质的竖实保证。鼠标射频芯片型号为CYRF6936，采用40pin封装。鼠标主控芯片为飞思卡尔MC9S08JM60，内置60K Flash可以让用户随时更新Razer最新开发的附件，以更让鼠标性能更好的发挥。

曼巴眼镜蛇4G版双引擎揭秘

Razer曼巴眼镜蛇4G版鼠标采用了全新的4G双引擎系统，可以自动适应不同成像表面，玩家也可以根据个人使用习惯对鼠标静默距离进行调节。全新的4G双引擎系统是什么样?

Razer曼巴眼镜蛇4G版鼠标下PCB板特写

Razer曼巴眼镜蛇4G版鼠标下PCB板上固定着鼠标引擎等核心元件，下PCB板同上PCB之间采用软排线进行连接。整个下PCB板全部采用贴片式元件设计，一眼望去给人一种精细、可靠的感觉。

Razer曼巴眼镜蛇4G版鼠标背面特写

Razer曼巴眼镜蛇4G版鼠标激光引擎特写

Philips早先发布了采样率高达6400DPI的PLN20(报价 参数 评测 图库)33激光引擎，由于Razer和Philips的紧密合作关系，曼巴眼镜蛇4G版鼠标率先采用这一目前硬件采样率最高的激光引擎，Razer再次领跑整个行业。看来罗技和安华高这对铁搭档肯定也会不甘寂寞，很可能在不久之后推出采样率高达6500DPI的激光引擎鼠标(从罗技G9出现开始，罗技和Razer这一对冤家即开始无穷无尽的最高采样率竞争)。

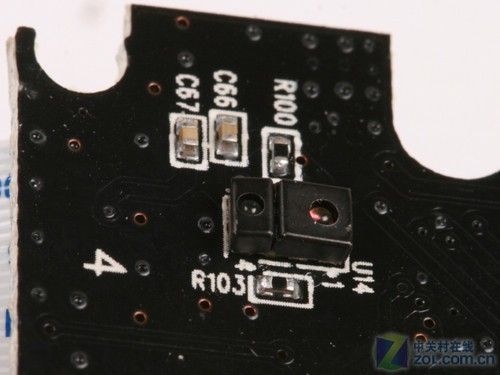

Razer曼巴眼镜蛇4G版鼠标光学感应部分特写

Razer曼巴眼镜蛇4G版鼠标确实具有激光、光学两套成像系统，不过并不是一般玩家想像的激光/光学两套系统同时为鼠标MCU提供采样数据。数据采样部分主要由激光引擎部分完成，光学成像系统主要负责对鼠标成像表面进行检测，以便鼠标可以自行调节激光发射强度适应不同表面，所以Razer曼巴眼镜蛇4G版鼠标的光学成像部分体积较为小巧。由于光学成像系统的加入，Razer曼巴眼镜蛇4G版鼠标的静默距离可以平均保持在1-2mm的极致距离，真正做到鼠标抬起即停止响应，这一点对FPS游戏玩家来说提升极为明显。

Razer曼巴眼镜蛇4G版鼠标电路板总览

Razer曼巴眼镜蛇4G版无线游戏鼠标下PCB板正中设计有鼠标有线连接插口，为防止金属氧化对鼠标信号造成负面影响，插口金属部分全部采用镀金工艺处理。有线插口左侧为鼠标电源开关，右侧为鼠标对码按键。

Razer曼巴眼镜蛇4G版无线游戏鼠标底盘一览

Razer曼巴眼镜蛇4G版无线游戏鼠标底盘采用半透明黑色塑料制作，整个底盘注塑饱满，边角圆润，细节精致无毛刺感。体现了Razer外设一线大厂应有的做工风范，在模具精度方面，国产厂商确实还与国外厂商存在一定的差距,需要加油努力了。

评测总结：

曼巴眼镜蛇4G版无线游戏鼠标作为美国外设厂商Razer旗下的顶级游戏鼠标，在前作基础在进行大量改进优化，集Razer旗下高高新技术于一身。尽管高达千元的顶级游戏外设对于一般玩家来说距离较为遥远，但是对于一切追求完美的游戏玩家和外设玩家来说，Razer曼巴眼镜蛇4G版无线游戏鼠标确实是一款顶级游戏装备。
