HP惠普是知名的国际电脑品牌，平时大家遇到的惠普电源多为大功率大尺寸的笔记本电源适配器，虽说大品牌的产品在用料规格和做工方面没得说，但终归不便携。而随着快充的普及，近期充电头网拿到了惠普一款符合当下主流消费者需求的65W氮化镓快充充电器。

这款充电器配置2C1A三个主流USB接口，不仅支持最大65W快充，还支持45W+20W等输出策略，此外这款充电器还支持国内新兴的UFCS融合快充，可以说完全是一款针对国内市场推出的快充产品。下面充电头网就对其进行拆解，看看做工用料如何。

惠普65W氮化镓快充充电器开箱

包装盒蓝白色调设计，顶面印有HP品牌、产品中英文名称、外观以及卖点等。

侧面印有商家信息、产品认证等。

底部印有产品卖点描述以及接口功率分配图。

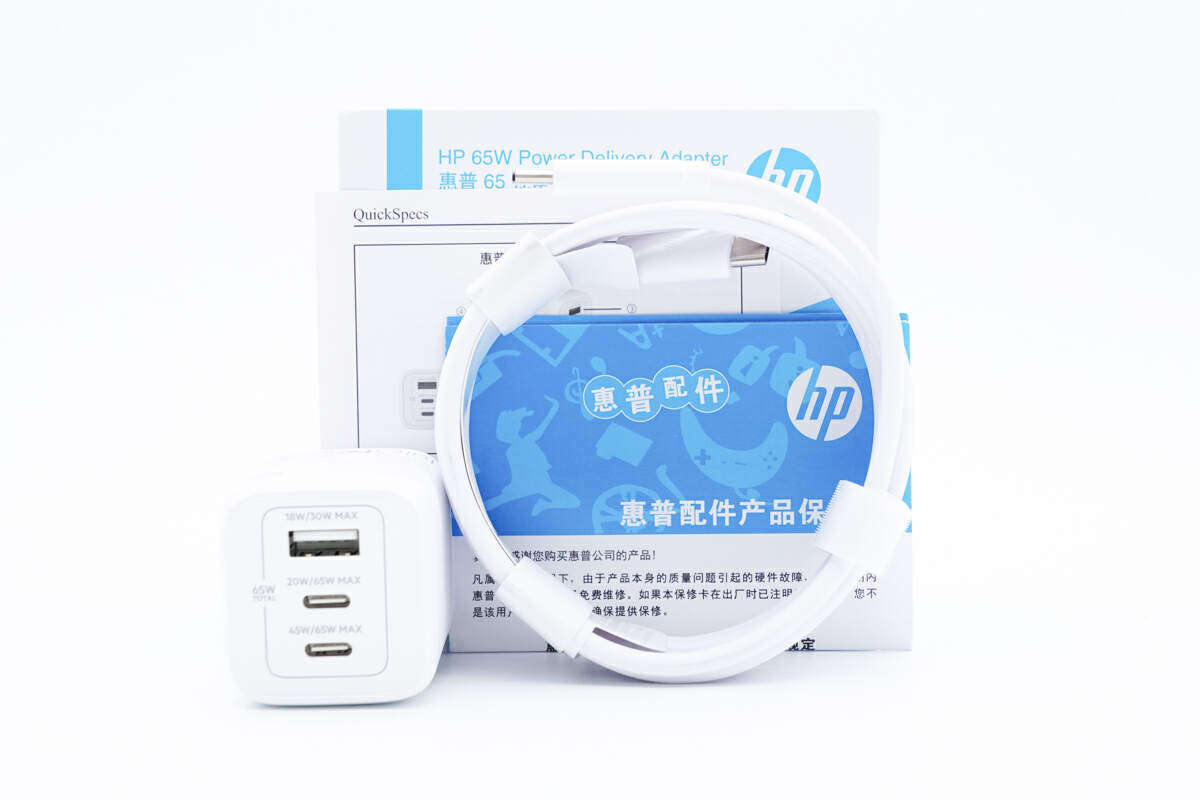

包装内含充电器、数据线、快速指南等。

附带数据线为USB-C to USB-C线，常规白线设计，端子外壳上设计有HP品牌。

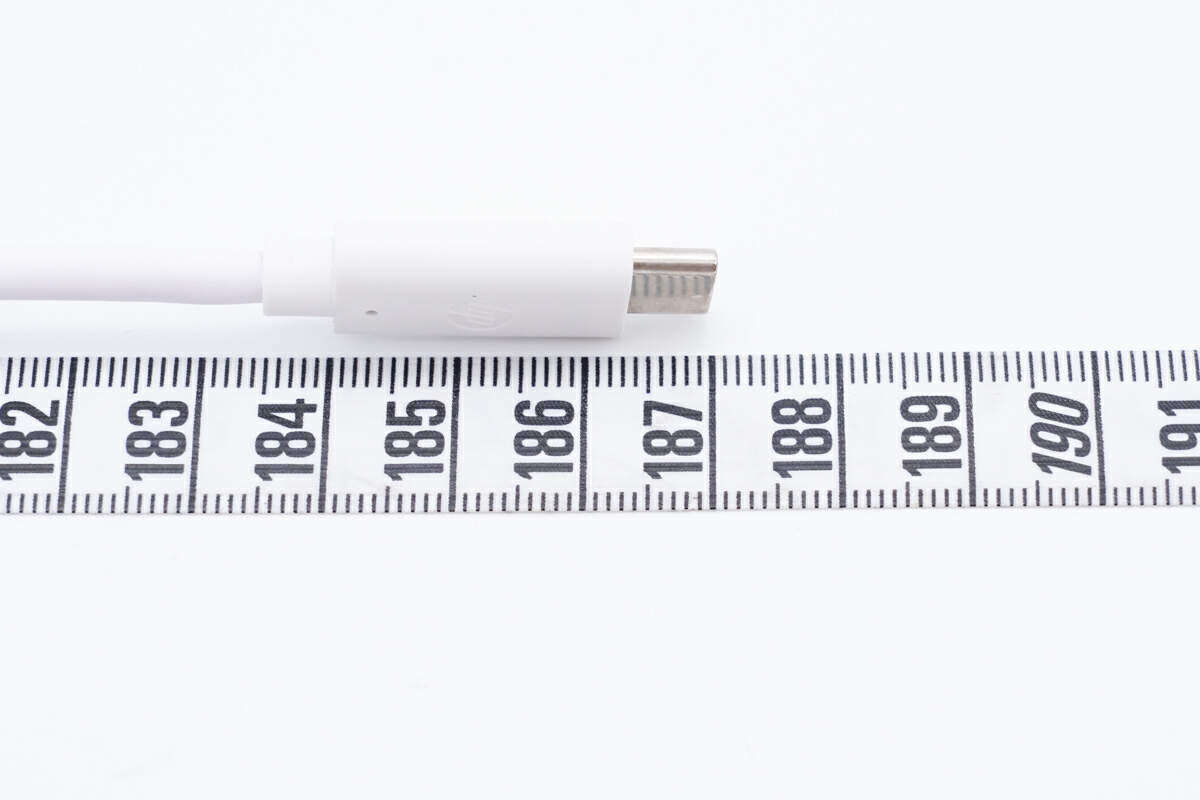

测得数据线长度约为187cm。

使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，电力传输能力为20V5A，数据传输能力为USB 2.0。

惠普65W氮化镓快充充电器采用PC防火材质白色外壳，机身表面磨砂抗指纹，侧面以及顶面印有相应参数信息。

机身一侧印有充电器参数信息。

充电器参数特写

型号：ZHAN 65

输入：100-240V~50/60Hz 2A Max

单口输出：

USB-C1：PD 5/9/12/15V3A、20V3.25A

PPS 3.3-20V3A（Max 60W）

USB-C2：PD 5/9/12/15V3A、20V3.25A

PPS 3.3-20V3A（Max 60W）

USB-A：4.5V5A、5V4.5A、9V3A、12V2.5A、20V1.5A（Max 30W）

双口输出：

USB-C1+USB-C2：45W+20W（Max 65W）

USB-C1+USB-A：45W+18W（Max 63W）

USB-C2+USB-A：5V1.5A+5V1.5A（Max 15W）

(USB-C2+USB-A)+USB-C1：15W+45W（Max 60W）

总输出：65W

充电器通过了CCC、UL、FCC认证，以及VI级能效认证。

充电器配备可折叠国标插脚。

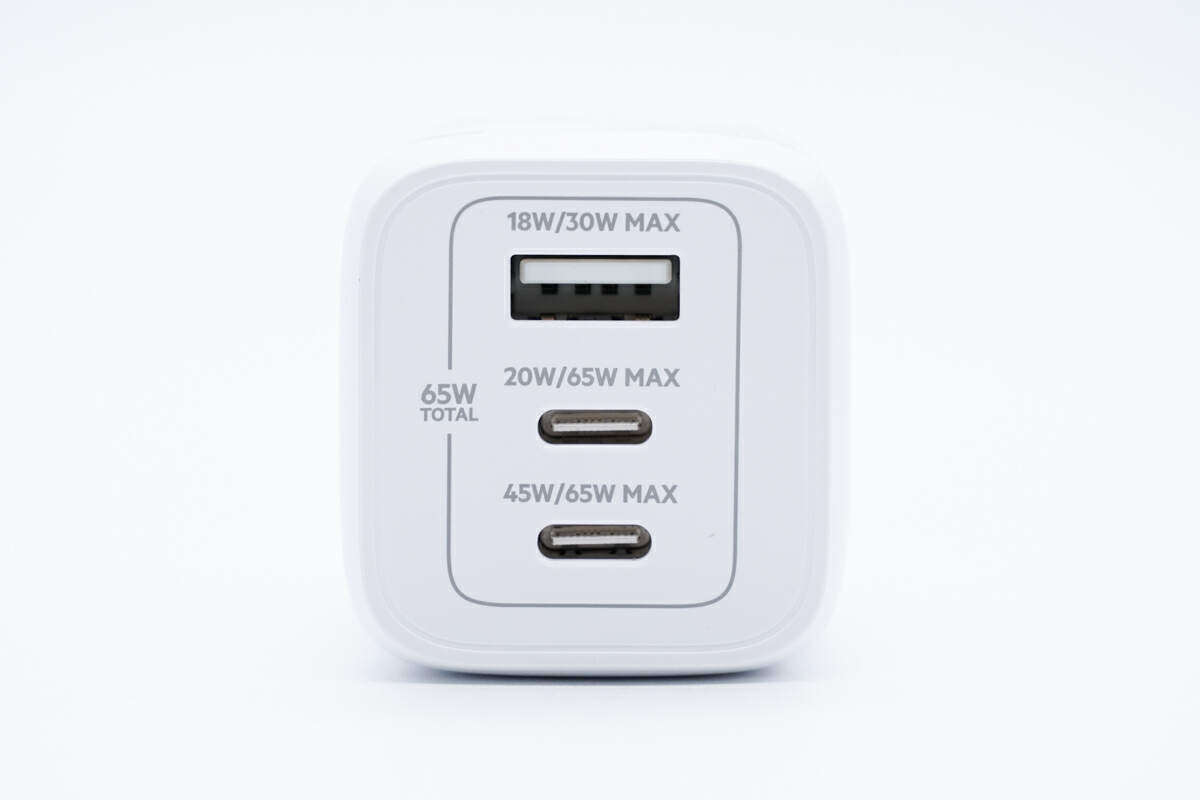

另一端配置2C1A三个USB接口，接口旁印有相应单口/多口输出时的规格参数，一目了然让用户使用更方便。

实测这款电源适配器机身长度为51.88mm。

宽度为37.99mm。

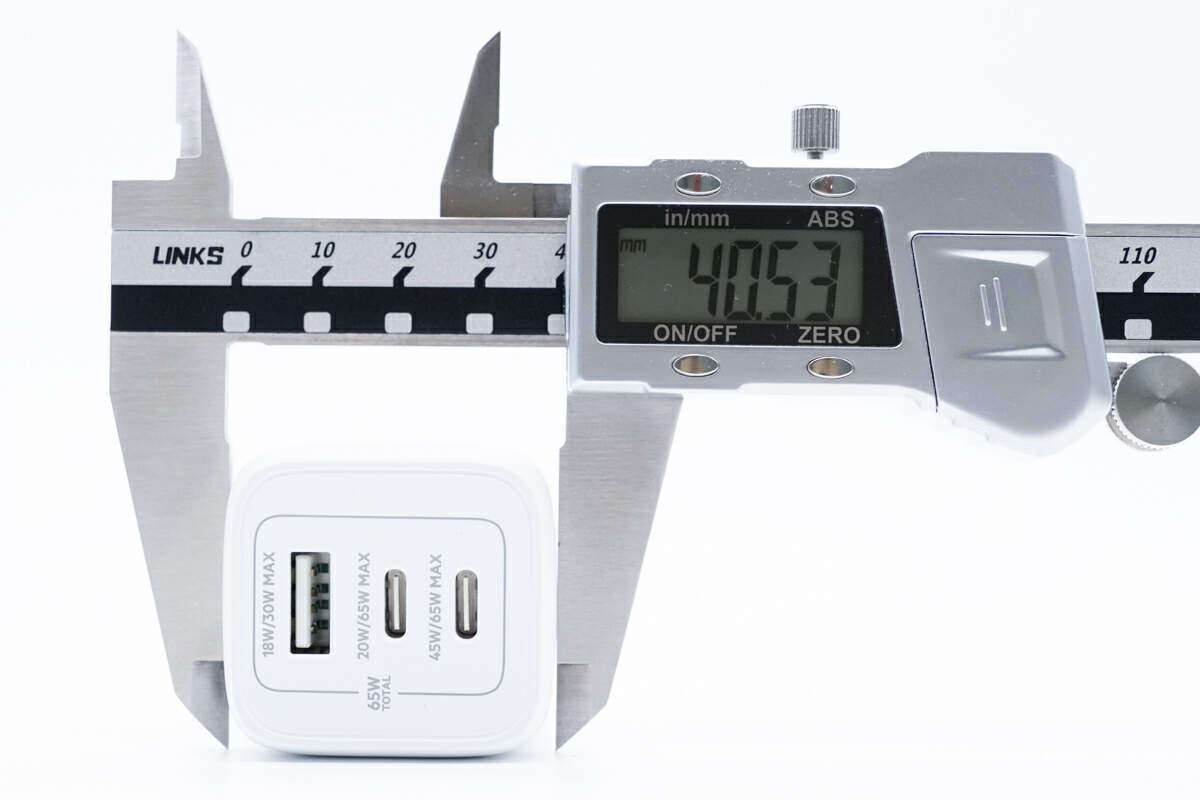

厚度为40.53mm。

和苹果61W充电器放在一起对比，体积优势明显。

充电器拿在手上的大小直观感受。

另外测得充电器净重约为101g。

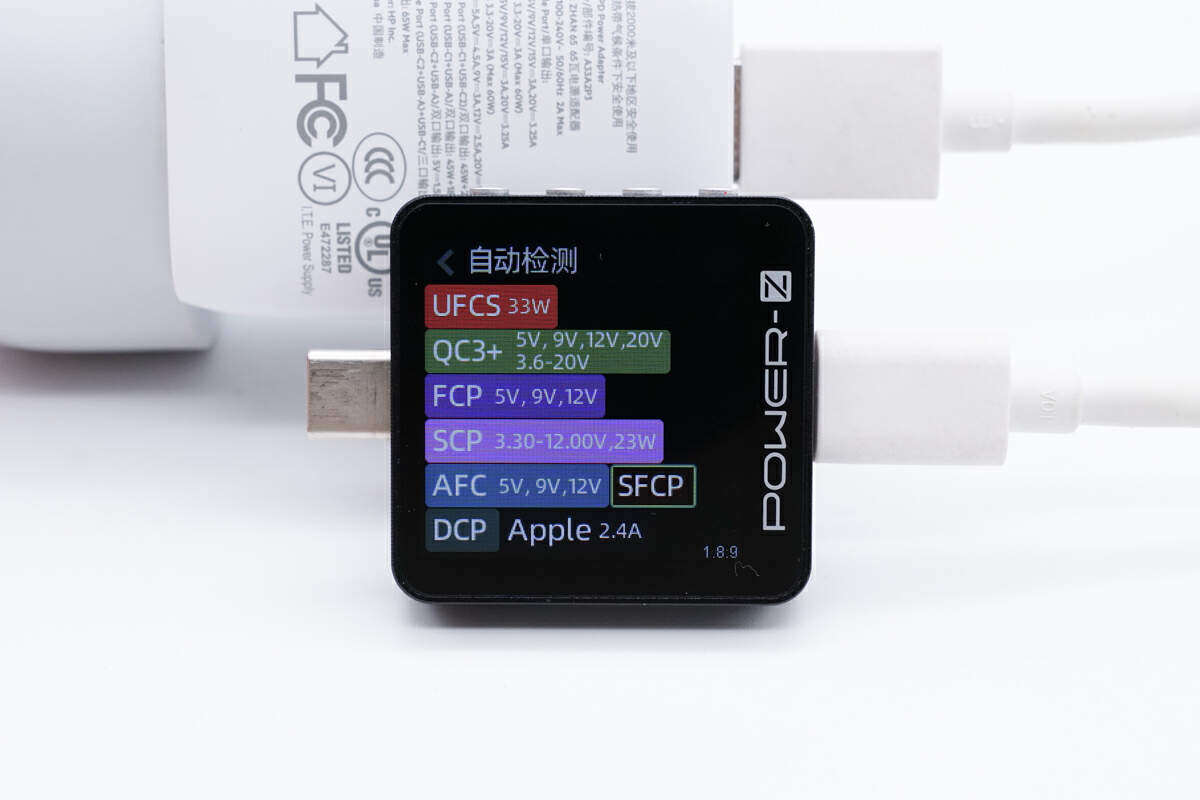

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持UFCS、FCP、SCP、AFC、SFCP、QC3+/5、PD3.0、PPS、DCP、Apple 2.4A充电协议。

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。

测得UFCS融合快充具备5.5-11V3A一组电压档位。

测得USB-C2口支持FCP、SCP、AFC、SFCP、QC3.0/5、PD3.0、PPS、DCP、Apple 2.4A充电协议。

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。

最后测得USB-A口支持UFCS、QC3+、FCP、SCP、AFC、SFCP、DCP、Apple 2.4A充电协议。

测得UFCS融合快充具备5.5-11V3A一组电压档位。

惠普65W氮化镓快充充电器拆解

看完了惠普65W氮化镓快充充电器的外观和测试，下面就进行拆解，一起看看内部的设计和用料。

将输入端外壳拆开，插脚使用螺丝和塑料板固定，与PCBA模块通过导线连接，并且打胶保护。

将壳体切割开取出PCBA模块，外壳内侧贴有石墨导热贴纸，并做了绝缘处理。

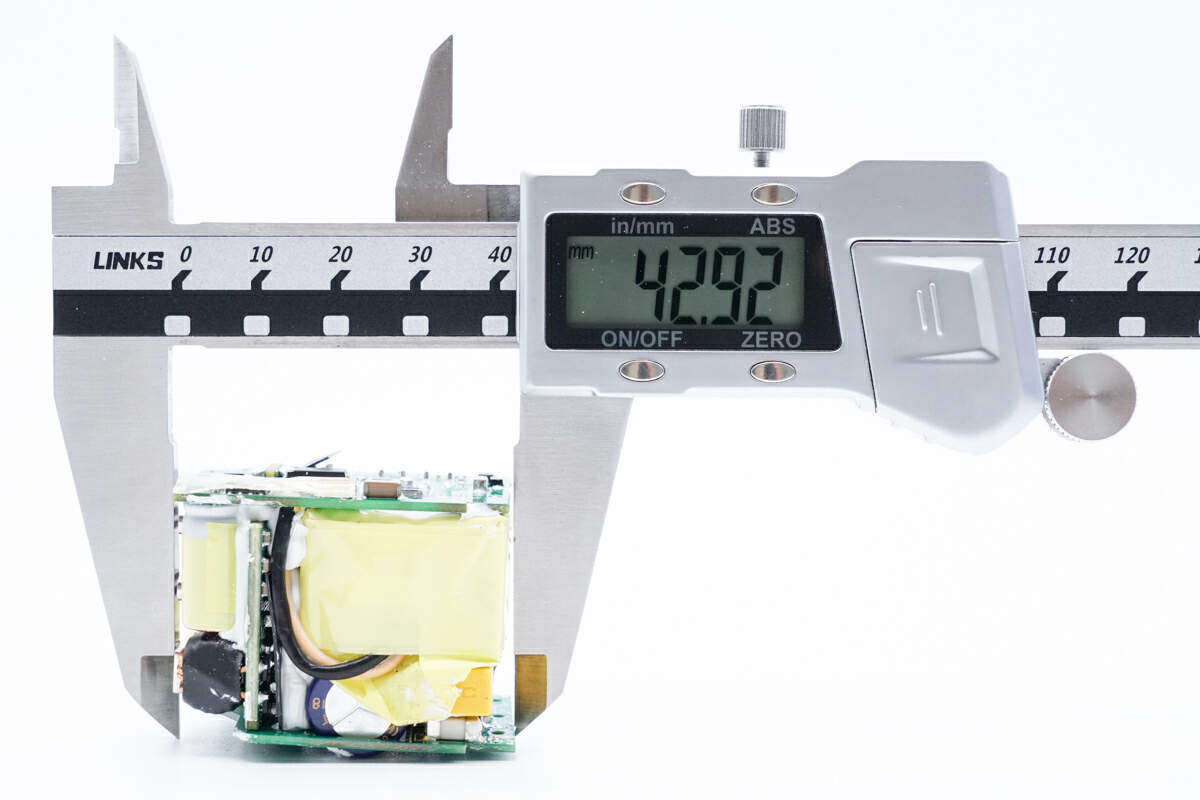

测得PCBA模块长度为42.92mm。

宽度为31.38mm。

厚度为34.27mm。

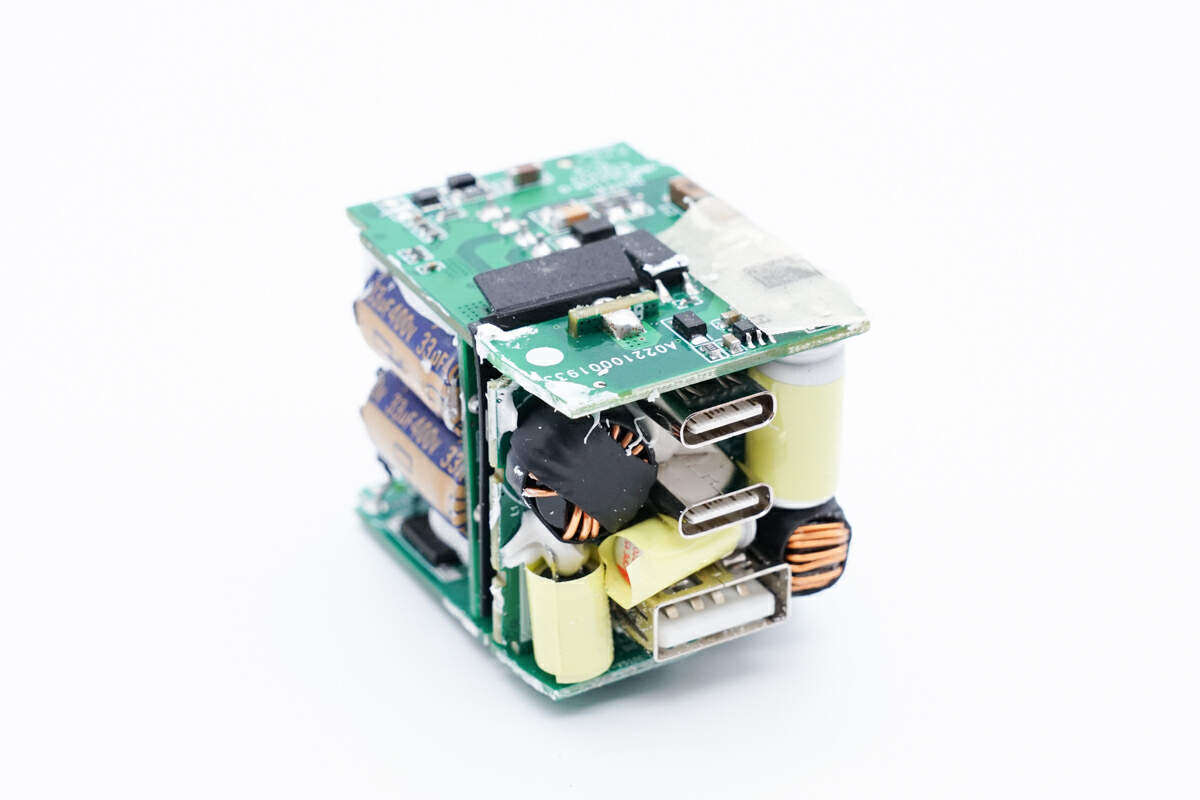

PCBA模块由四块小板堆叠设计，焊接高压滤波电解电容的小板和输出小板间设有麦拉片隔离绝缘，板子上电容、电感等器件打胶加固。

将PCBA模块拆分开，方便对各板子上器件进行观察了解。

输入小板正面设有保险丝、安规X电容、共模电感、NTC热敏电阻、整流桥以及高压滤波电解电容。

小板背面设有一颗贴片Y电容，对应高压滤波电解电容出镂空以降低PCBA模块厚度。

另一块小板上焊接两颗高压滤波电解电容以及工字电感。

小板背面无器件。

贴片保险丝特写，额定电流3.15A。

安规X2电容来自WQC威庆，规格为0.33μF。

共模电感和NTC热敏电阻均外套绝缘管，共模电感两级设计用于滤除EMI干扰。

NTC热敏电阻用于抑制上电浪涌电流。

整流桥型号DBF806，规格为8A 600V。

高压滤波电解电容来自凯泽鑫，规格为400V 39μF。

另外两颗也是来自凯泽鑫，规格为400V 33μF，工字电感外套绝缘管。

第三块小板正面设有开关电源主控芯片、氮化镓功率开关管、变压器以及输出滤波固态电容。

背面设有光耦、同步整流控制器以及同步整流管。

开关电源主控芯片采用南芯SC3023C，这是一颗高频准谐振反激控制器，内置了氮化镓驱动，可用于直接驱动氮化镓开关管。SC3023C内置X电容放电和高压启动，具备自适应开关频率折返功能，能在整个负载范围内获得更高的效率。

QR和DCM模式下通过谷底开通来获得高效率。空载时在低功耗模式下运行，从而降低系统的待机功耗。内置完善全面的保护功能，支持芯片内和外置的过热保护功能。

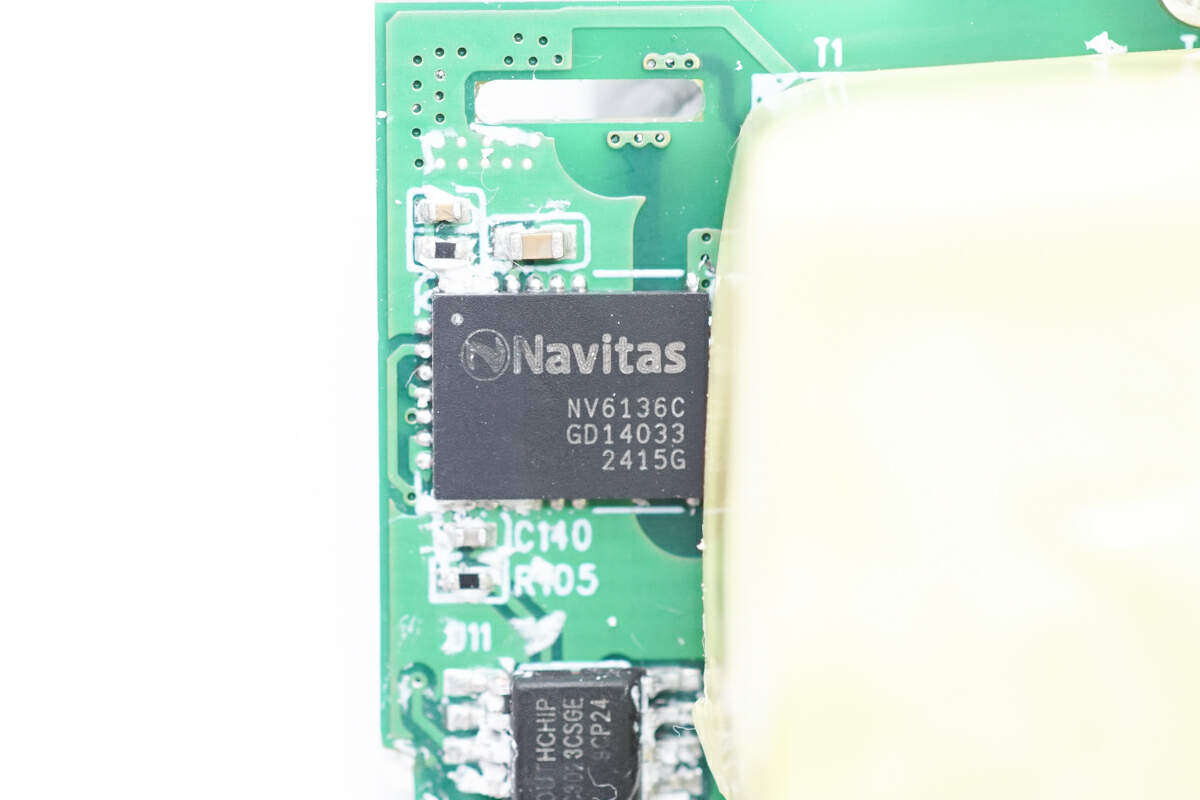

初级开关管来自纳微，型号NV6136C，这是一颗高集成的氮化镓功率芯片，内置驱动器以及高精度无损耗电流采样电路，消除取样电阻的损耗。NV6136C内置170mΩ导通电阻，耐压700V的氮化镓开关管，支持2MHz开关频率，采用6*8mm QFN封装，节省面积。

变压器特写。

光耦来自佰鸿，型号BPC-1009，用于输出电压反馈。

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1221K。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被OPPO 65W超级闪充氮化镓充电器、海陆通、贝尔金等品牌20W迷你快充上，TEGIC迷你30W氮化镓快充、征拓65W 2C1A氮化镓充电器、意象65W氮化镓充电器、安克、紫米、数十款产品采用，品质获得客户高度认可。

同步整流管来自泰德，型号TDM21016A，采用DFN5*6封装。

输出滤波固态电容特写，规格为25V 820μF。

输出小板正面设有两颗降压电感、两颗滤波固态电容以及2C1A三个USB母座，电感、电容做了绝缘处理。

小板背面设有降压控制器、同步降压开关管以及输出VBUS开关管。

充电器USB-C1接口使用智融SW3566H降压控制器，这颗芯片是一款高集成度的多快充协议双口充电SOC芯片，支持USB-C和USB-A接口充电，并支持双口独立限流。芯片内部集成了高效率同步降压转换器，支持20V7A和28V5A输出，支持PD3.1/QC/SCP/UFCS等快充协议，支持快充协议定制，最大支持140W输出功率。

SW3566H集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。芯片内置的降压转换器工作频率为180KHz，支持PWM和PFM工作模式。输出电流，线损补偿等保护阈值均可通过I2C接口进行设定，内置的ADC可实现输入输出电压，输出电流，芯片温度等9个通道的数据采样，支持外接MCU进行参数显示。

SW3566H支持36V输入电压，最高输出电流7A，芯片内置软启动，输入过压/欠压保护，输出过压/欠压保护，输出过流/短路保护，DP/DM/CC过压保护，芯片过热保护和外接NTC热敏电阻保护，以及限功率保护。芯片采用QFN4*4-32封装。

充电头网拆解了解到，智融SW3566H此前还被公牛240W 3C1A氮化镓桌面充电器、今翔140W 3C1A氮化镓快充充电器、TOMAX拓玛140W 3C1A氮化镓充电器等产品采用，芯片性能质量获客户一致认可。

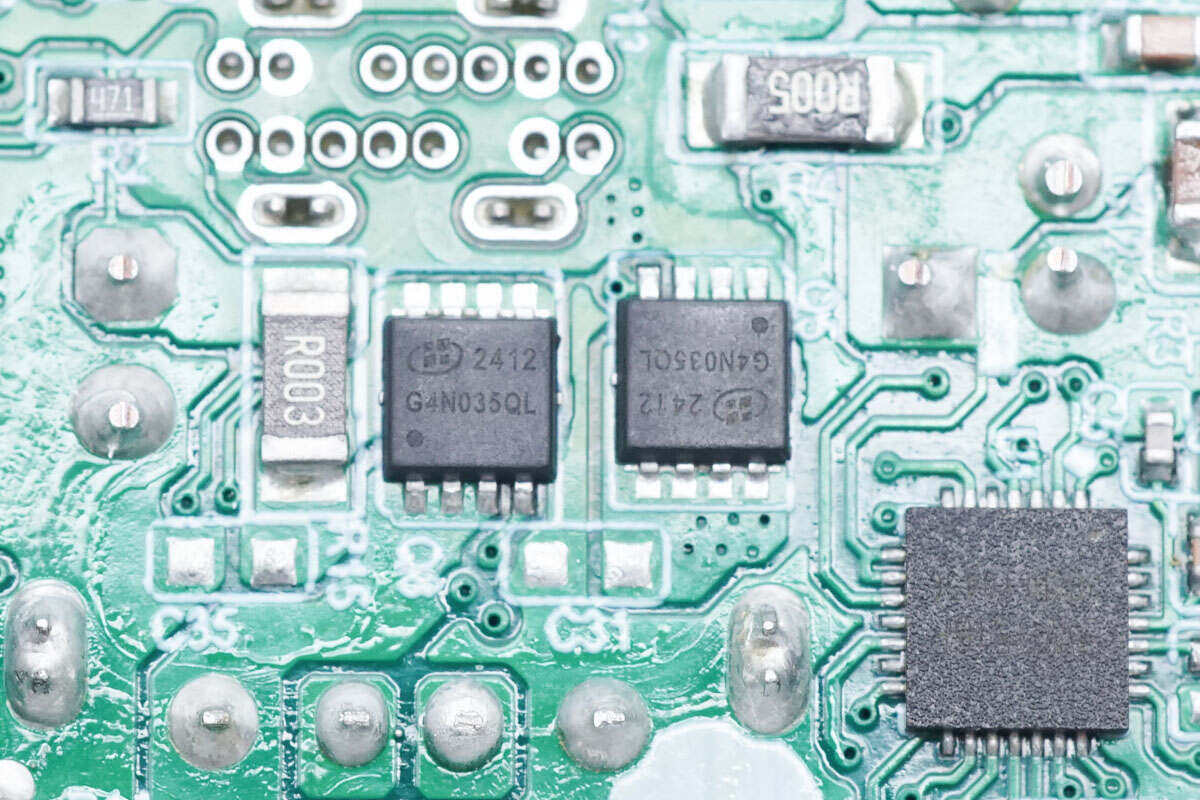

两颗同步降压开关管以及输出VBUS开关管均为瑶芯微AKG4N035QL，是一颗耐压40V的NMOS，导阻伟3.5mΩ，采用PDFN3.3*3.3封装。

降压电感特写。

降压输出滤波固态电容规格为25V 220μF。

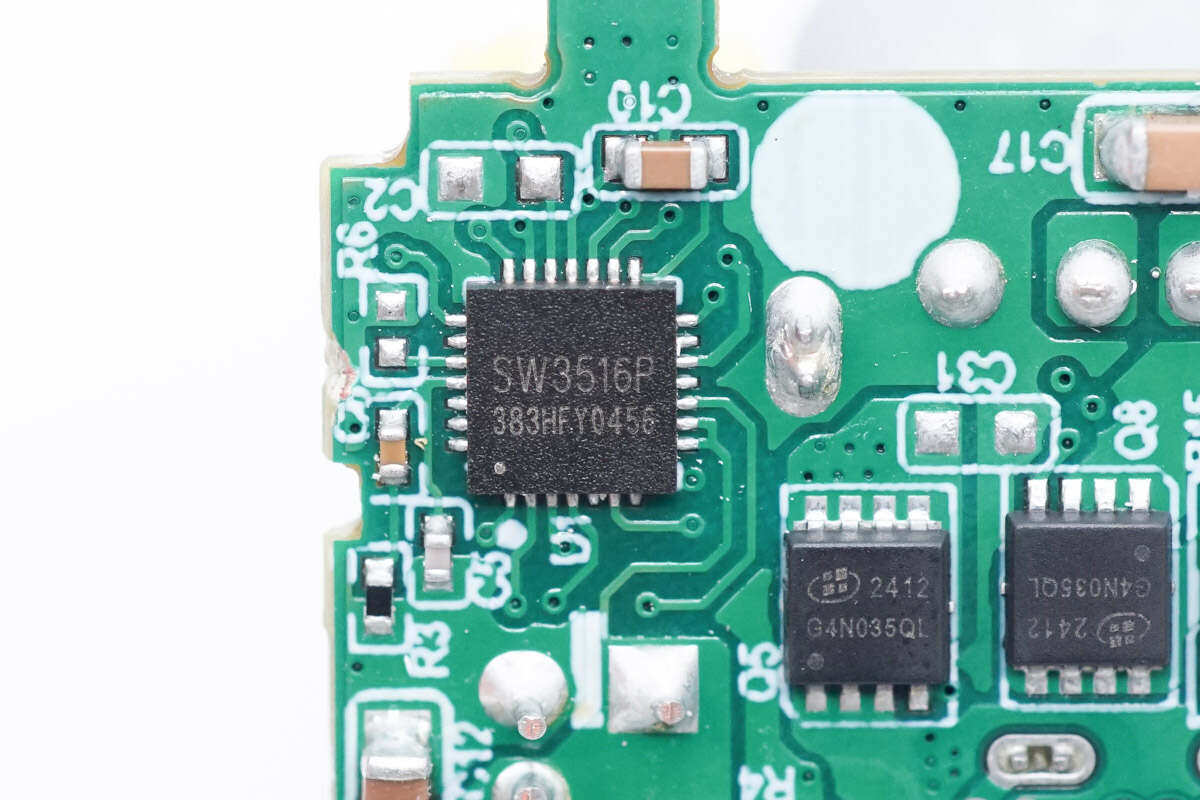

USB-C2和USB-A口降压协议IC采用智融SW3516P，这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流，参数和规格均与智融SW3516H相同。

SW3516P集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

智融 SW3516P 详细资料。

充电头网通过拆解了解到，智融 SW3516P 此前还被公牛67W 3C1A山峰安全快充插座、绿联MFM认证100W二合一氮化镓充电站等产品采用，芯片性能质量获客户一致认可。

与智融SW3516P搭配的两颗同步降压开关管也是采用瑶芯微AKG4N035QL。

降压电感特写。

降压输出滤波固态电容来自钰邦，规格为25V 220μF。

1A1C接口输出VBUS开关管也是采用瑶芯微AKG4N035QL。

全部拆解一览，来张全家福。

充电头网拆解总结

最后附上惠普65W氮化镓快充充电器的核心器件清单，方便大家查阅。

惠普这款65W氮化镓快充充电器是惠普旗下为数不多的兼顾便携、多口以及具备多个主流快充协议的充电器产品。充电器配置配置的2C1A接口，且支持新一代UFCS融合快充，不仅能够满足苹果MacBook和iPhone同时快充，对其它品牌的笔记本和手机也有很好兼容性，满足国内绝大多数消费者的选购需求。

充电头网通过拆解了解到，这款充电器基于南芯SC3023C+SC3503高频QR反激电源方案设计，分别搭配纳微NV6136C氮化镓功率芯片以及泰德同步整流管。两路DC-DC二次降压电路采用智融SW3566H和SW3516P方案，采用电解电容和固态电容进行输入输出滤波。

PCBA模块巧妙使用了四块小PCB板堆叠设计，将模块最小化，提升功率密度，使成品更加小巧便携。模块上的器件打胶加固，还做了绝缘和散热处理，整体做工用料可靠。
