本期充电头网继续为大家带来航嘉灵动F40 Pro 40W氮化镓快速充电器的拆解，这款产品基于此前经典G35 Pro款进行设计，除新增可折叠插脚设计外，外观以及大小等基本没有变化，不过功率提升至40W，并且还支持20W+20W输出，可以满足两部iPhone 16新机快充需求。下面一起来看看产品内部有何不同。此前充电头网还拆解过航嘉20W安全快充充电器、航嘉迷你30W安全快充、航嘉100W氮化镓双认证安全快充、航嘉65W 1A1C氮化镓快充充电器等产品，欢迎查阅。

航嘉灵动F40 Pro安全快充开箱

包装盒正面印有HuntKey航嘉品牌、产品中英文版名称、外观、40W以及四大卖点等，并且提供24个月质保。

背面印有产品参数以及厂商信息。

包装盒背面参数特写，下面到产品实物展示环节再介绍。

包装内含充电器以及说明书。

航嘉灵动F40 Pro安全快充采用PC阻燃材质白色外壳，表面高光亮面处理，边缘过渡圆润，整体显得很小巧精致。

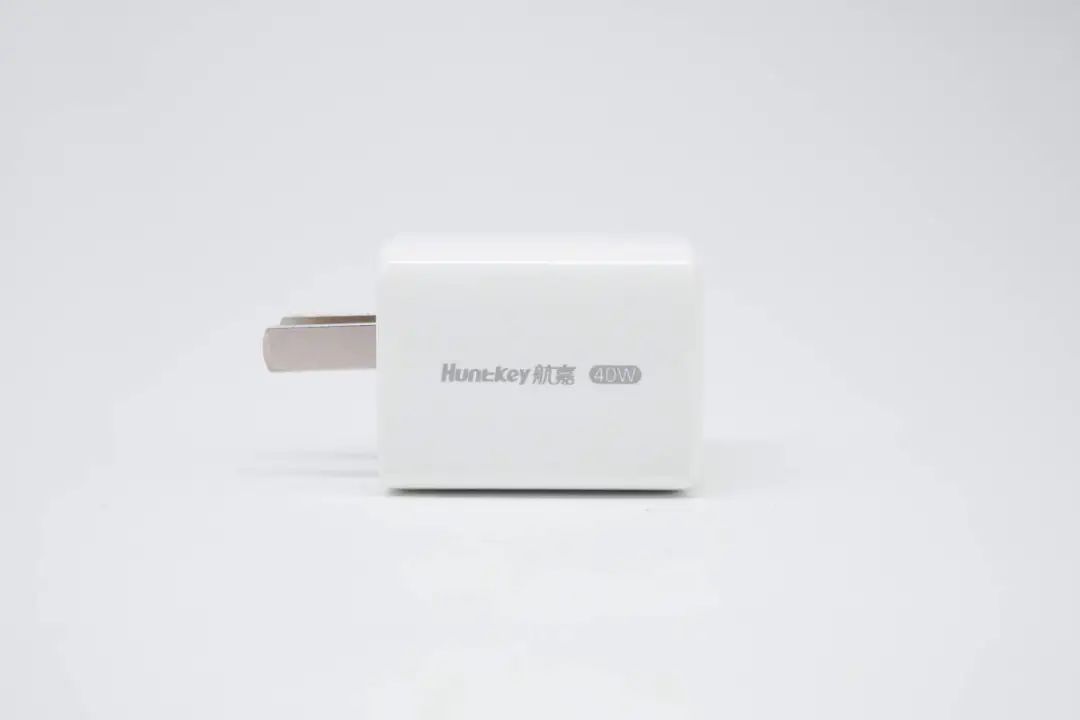

腰身一面印有HuntKey航嘉品牌和40W标识。

输入端外壳印有充电器参数

型号：HKC04020020-0B1

输入：200-240V~50/60Hz 1.2A

输出：

USB-C1/C2：5V3A、9V3A、12V3A、15V2.67A、20V2A

双口输出：

USB-C1/C2：5V2A、9V2.22A、12V1.67A

制造商：深圳市航嘉驰源电气股份有限公司

充电器通过了CCC认证。

充电器配备可折叠国标插脚。

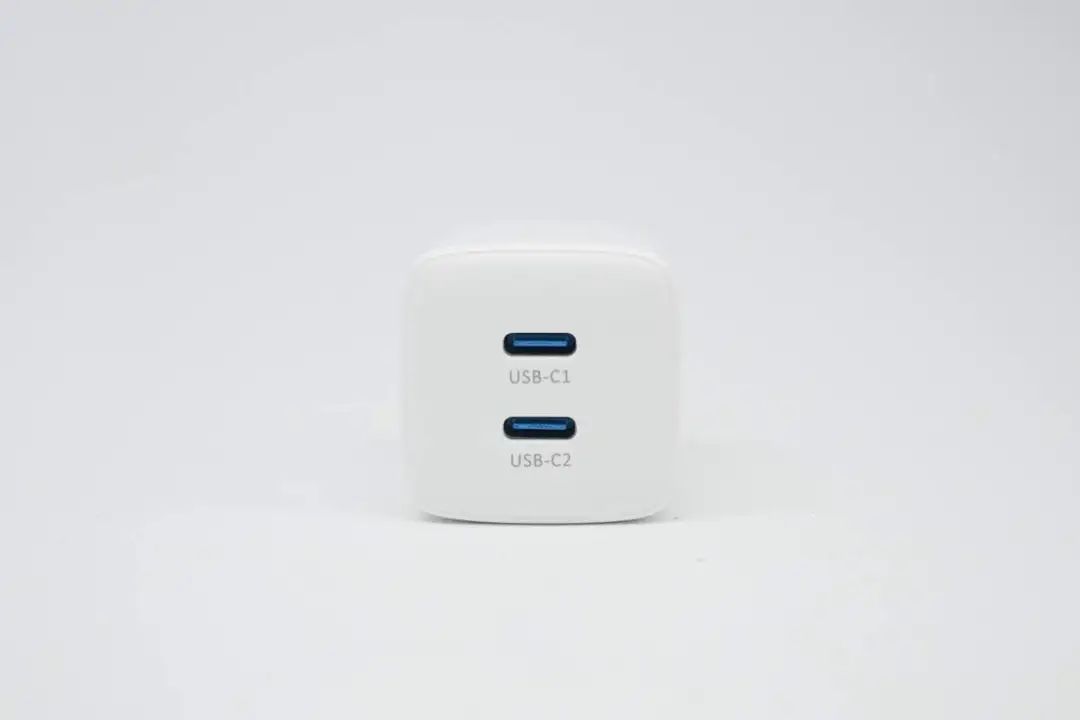

输出端配备双USB-C接口，接口旁印有相应标识。

实测充电器机身长度为43.19mm。

宽度为33.81mm。

厚度为33.85mm。

和苹果35W充电器放在一起对比，体积优势很明显。

产品拿在手上的大小直观感受，相当小巧精致。

另外测得充电器净重约为66g。

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持UFCS、QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V2.67A、20V2A五组固定电压档位，以及5.5-11V3A一组PPS电压档位。

测得UFCS融合快充具备5.5-11V3A一组电压档位。

测得USB-C2口兼容协议和USB-C1口的相同。

PDO报文也相同。

此外UFCS融合快充也同样具备5.5-11V3A一组电压档位，两个接口性能完全一样，支持功率盲插，使用更方便。

航嘉灵动F40 Pro安全快充拆解

将充电器输入端外壳拆开，采用超声波焊接封装，充电器内部灌胶处理。

插脚使用塑料板以及螺丝进行固定，通过金属弹片接触式通电。

实测PCBA模块长度为34.1mm。

宽度为29.53mm。

厚度为30.06mm。

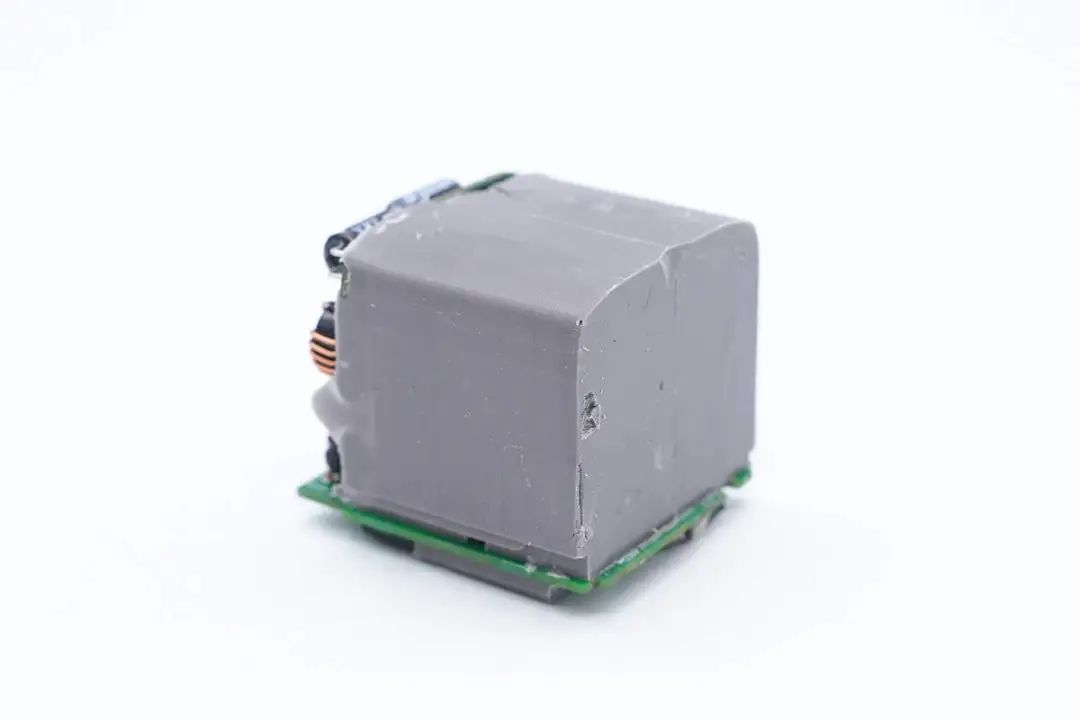

PCBA模块灌胶处理，提升整体散热性能和耐候性。

主板背面覆盖散热片帮助散热，此外设有塑料板进行隔离绝缘保护。

将导热胶清理干净，模块正面高压滤波电解电容和变压器之间设有塑料板隔离，输出端设计有PCB小板。

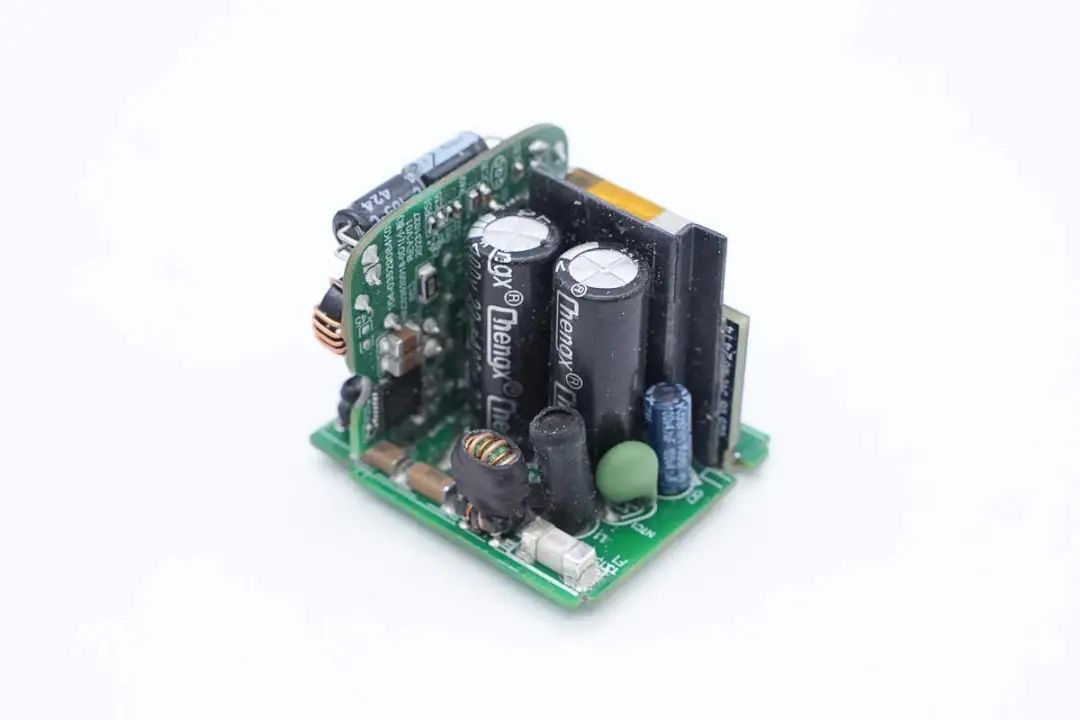

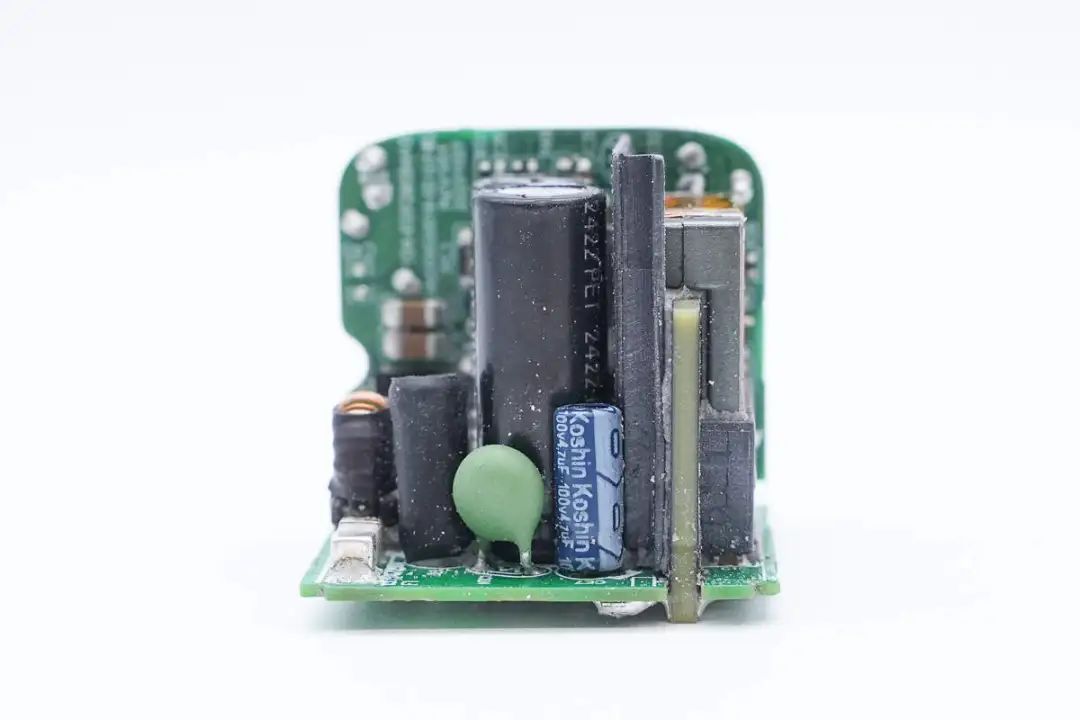

输入端一览，可以看到有图片保险丝、NTC热敏电阻、共模电感、高压滤波电解电容工字电感以及主控芯片供电电容。

主板一侧设有平面变压器，外套塑料壳加固和隔离绝缘。

主板背面设有开关电源主控芯片、光耦、同步整流控制器以及同步整流管。

将模块拆分开，主板次级侧还设有固态滤波电容以及滤波电感。

贴片保险丝来自贝特电子，额定电流3.15A。

NTC热敏电阻用于抑制上电浪涌电流。

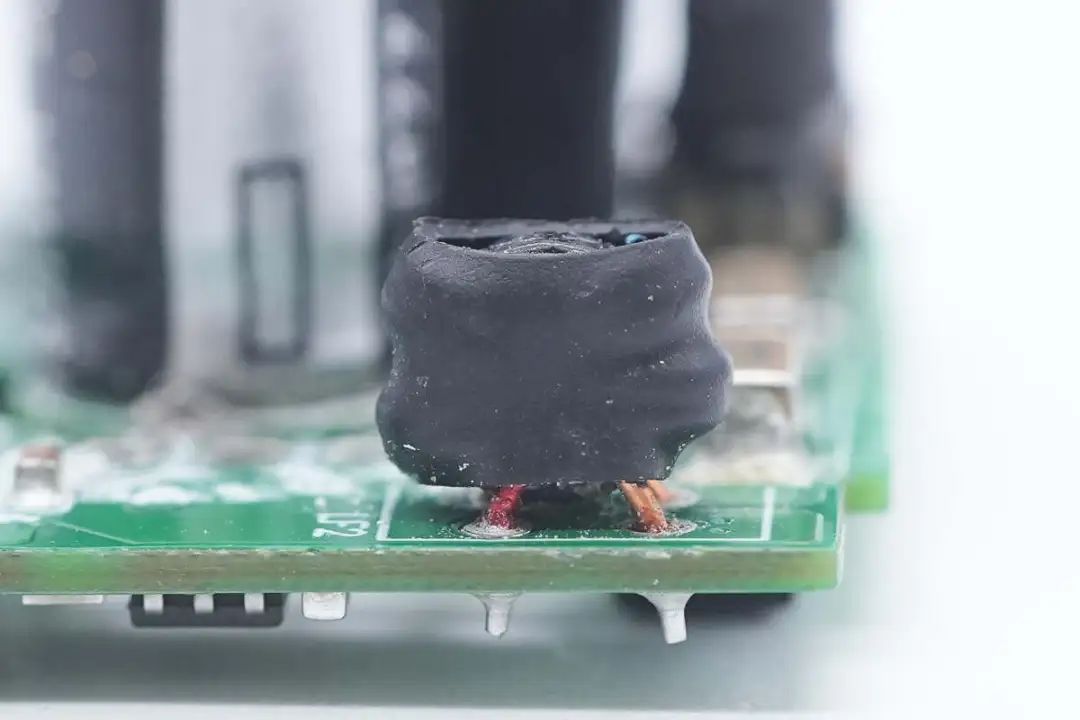

共模电感用于滤除EMI干扰，外套热缩管绝缘保护。

输入端采用四颗丝印PJ4195的二极管组成桥式整流。

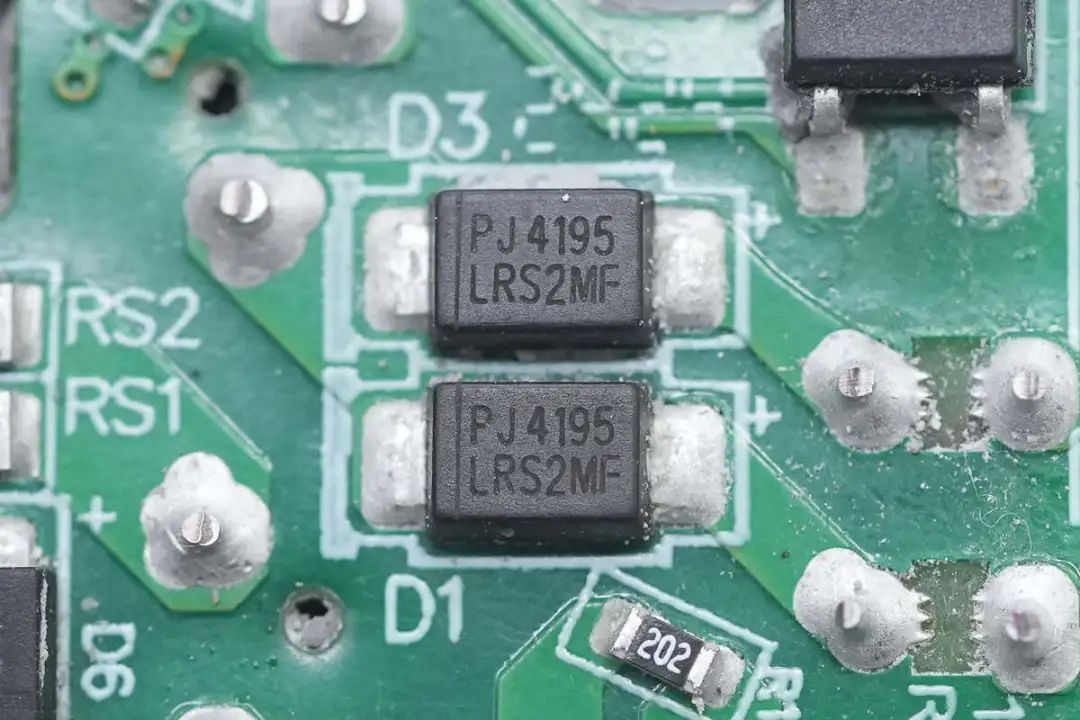

另外两颗特写，布局在主板背面。

两颗高压滤波电解电容来自ChengX承兴，规格均为22μF400V。

工字滤波电感外套热缩管保护。

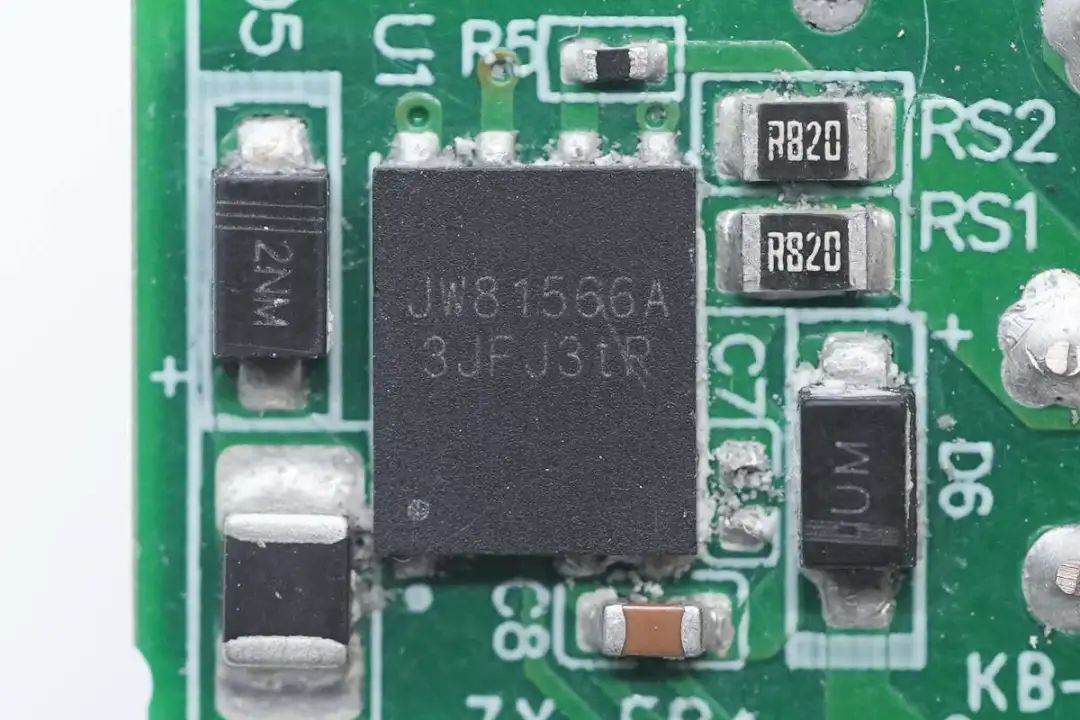

氮化镓合封芯片丝印JW81566A。

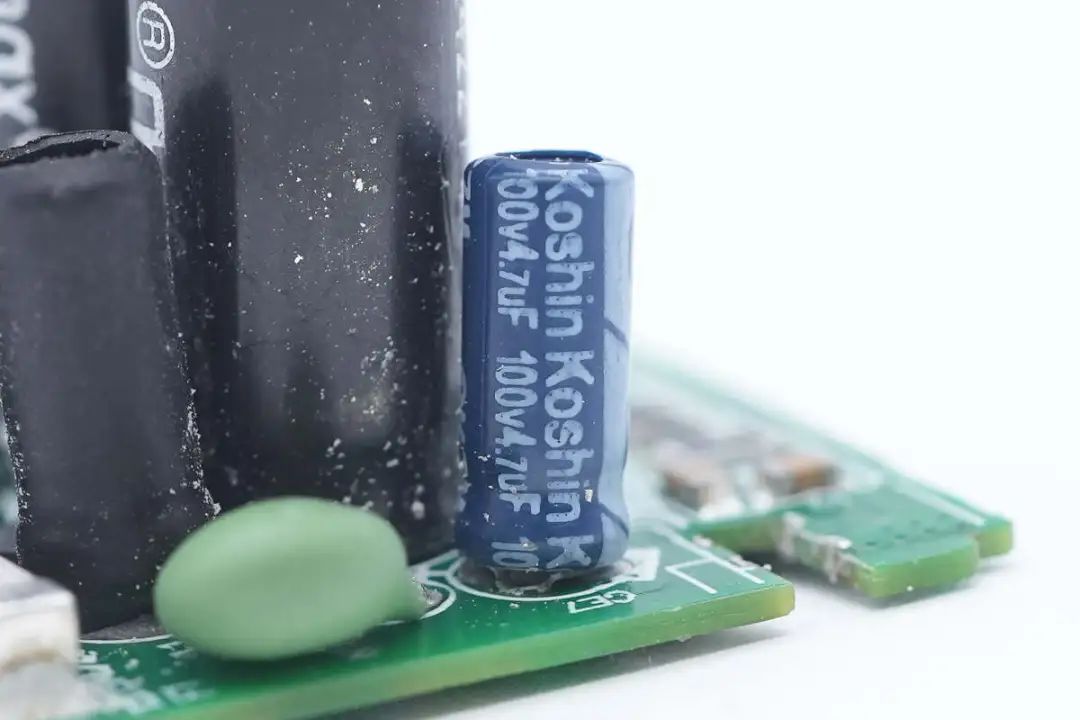

主控芯片供电电容来自Koshin东佳，规格为100V4.7μF。

平面变压器包裹铜箔以及耐高温绝缘胶带。

将磁芯敲碎，内部为环形PCB设计。

1009光耦用于输出电压反馈。

两颗贴片Y电容来自华信安，串联连接提升耐压等级。

同步整流控制器来自杰华特，丝印JWEWJ，型号JW7726B，支持CCM、DCM、QR和ACF模式，在振铃期间能有效防止同步整流MOSFET的误开通；具有快速关断能力以便能兼容CCM；在启动过程中（VCC建立之前）能有效防止门极gate被耦合至开启电压，支持高侧和低侧同步整流应用，使用灵活。

杰华特JW7726B具有低静态电流，输出电压检测功能用于自动切换供电。当输出电压高于4.6V时，由输出电压供电，以降低稳压器上的损耗。当输出电压低于4.5V时，由开关引脚供电。JW7726B采用SOT23-6封装，外围器件精简。充电头网拆解了解到，杰华特JW7726还被LG 65W USB-C氮化镓快充充电器、爱兰博10000mAh二合一60W氮化镓快充、睿元实业33W 1A1C氮化镓快充、REMAX 30W氮化镓充电器等产品采用。

同步整流管来自PY平伟，型号PW055N10ESL，NMOS，耐压100V，导阻4.4mΩ，采用DFN5*6封装。

磁环电感用于输出滤波。

输出滤波固态电容来自绿宝石，规格为220μF25V。

输出小板正面设有协议芯片、同步降压转换器、两颗降压电感以及滤波固态电容。

小板背面焊接一颗同步降压转换器和VBUS开关管。

协议芯片采用英集芯IP2738U，这是一颗支持多个USB接口的协议芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，相当于两颗IP2736整合到一颗芯片内部，快充规格与IP2736相同。支持USB PD3.1 28V EPR档位，支持UFCS融合快充，并支持PD3.0/PPS等丰富全面的快充协议，兼容性非常好。英集芯IP2738U内置四路独立的NMOS驱动，可用于多个接口输出控制，控制多个VBUS开关管进行输出端口切换以及两路电源并联控制，并且支持双路独立的过流、过压以及短路保护，确保使用安全。

英集芯 IP2738U 资料信息。

搭配使用的同步降压转换器来自南芯科技，型号SC8103，是一款高效率的同步降压变换器，输入电压从4.6V到36V，通过设置分压电阻来调节输出电压；它还提供高精度的输出电流限制，当输出电流达到设定电流极限时，变频器进入恒流模式，输出功率可以通过一个电阻编程为18W，恒功率控制使其很容易满足QC3.0的功率要求。同时，南芯科技SC8103采用可编程频率设置和工作模式选择，外部元件最少；还支持完整的保护，包括输入欠压保护、输出过压保护、短路保护和自动重启、过温保护。

南芯科技 SC8103 资料信息。

另一路输出的同步降压转换器也是采用南芯科技SC8103。

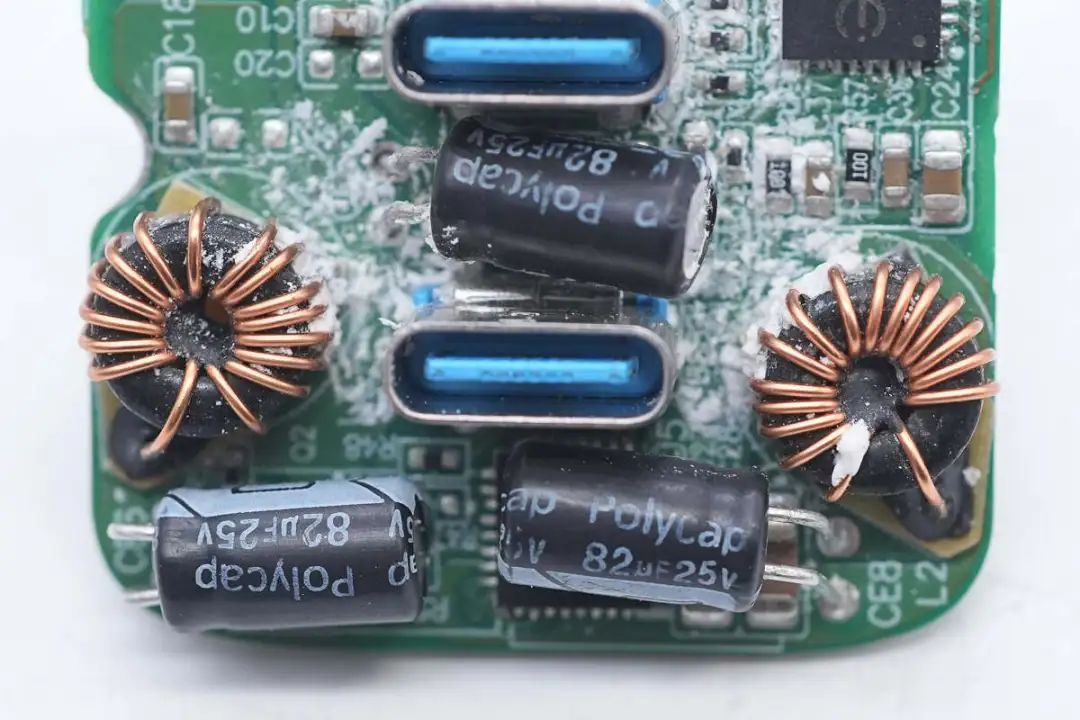

两颗降压电感采用磁环绕制，底部设有电木板绝缘。

滤波固态电容来自Polycap柏瑞凯，规格为82μF25V。

另一颗滤波固态电容规格相同。

输出VBUS开关管来自威兆半导体，型号VS3618BE，NMOS，耐压30V，导阻为5.2mΩ，采用PDFN3333封装。

威兆半导体 VS3618BE 详细资料。充电头网通过拆解了解到，采用威兆 VS3618BE的产品还有努比亚20W PD快充充电器、小米11原装55W氮化镓充电器、航嘉55W USB PD快充充电器、小米33W PD快充、小米手机原装30W快充等，威兆MOS的产品性能也获得众多知名品牌认可。

另一颗VBUS开关管也是采用威兆半导体VS3618BE。

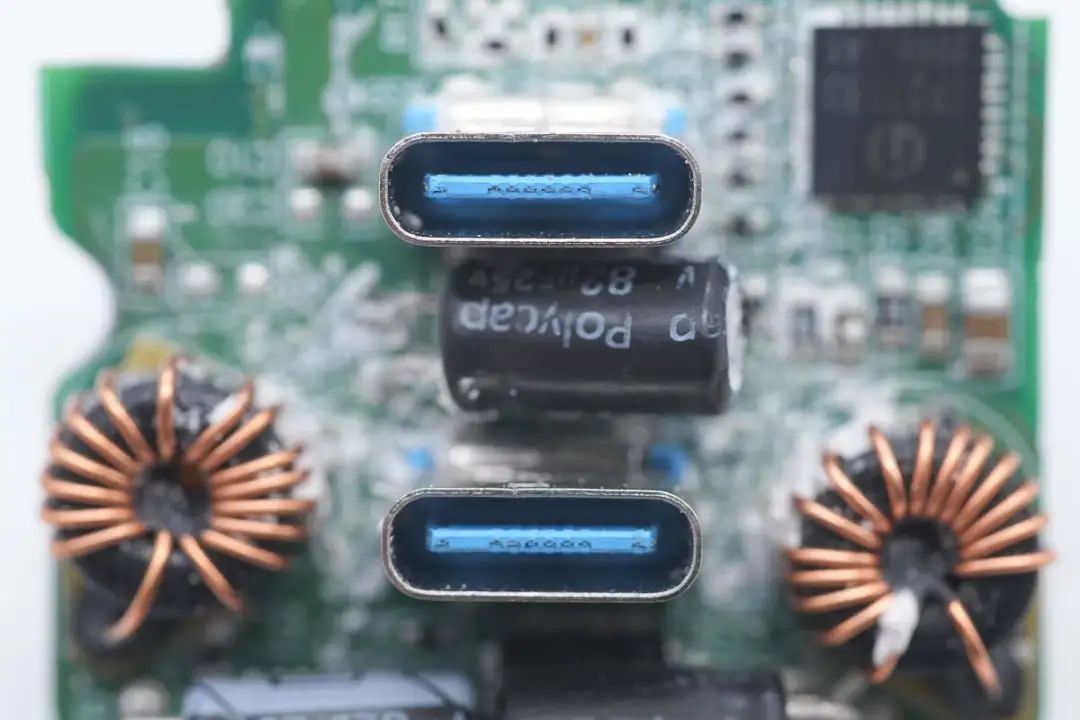

USB-C接口母座特写。

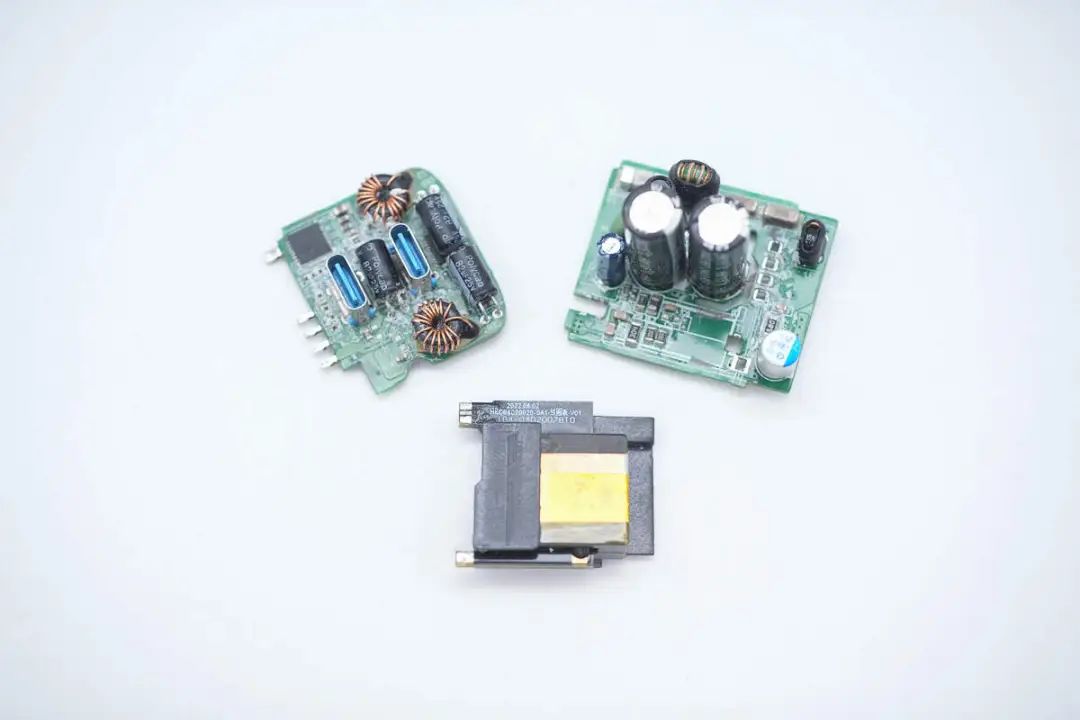

全部拆解一览，来张全家福。

充电头网拆解总结

最后附上航嘉灵动F40 Pro 40W氮化镓快速充电器的核心器件清单，方便大家查阅。本期拆解的航嘉灵动F40 Pro不仅机身小巧，同时还配备有可折叠插脚，这赋予其更加便携的属性，加上功率有所提升，适合用户差旅携带。此外配备的两个USB-C接口不仅支持40W PD快充，还支持PPS、UFCS融合快充等，兼容性很好。充电头网通过拆解了解到，充电器内部采用灌封工艺，提升充电器的散热性能和耐候性。在用料方面，则与经典G35 Pro款相同，采用杰华特合封氮化镓电源方案，输出二次降压电路采用英集芯IP2738U双口协议芯片搭配两颗南芯科技SC8103同步降压转换器组成，用料做工可靠。
