HUAWEI华为旗下快充产品相当多，除了随机附送的充电器外，这些年还陆续推出过多口充、超薄快充以及全能充等产品，其中全能充系列涵盖了快充充电器、车载充电器以及磁吸无线充移动电源等品类，功率也有66W、88W、100W可选。可以说光是这个系列的产品，就相当琳琅满目了。

华为100W全能充多口充电器P0018是华为近期推出的新品，这款充电器除了配置代表性的干涉型融合端口外，还额外拥有一个独立的USB-C接口，这便使得充电器具有了同时为两个华为系设备供电的能力。下面充电头网就对华为这款新品进行详细拆解，一起来看看具体设计。

华为100W全能充多口充电器开箱

包装盒正面印有华为品牌logo、产品名称、套装外观图以及HUAWEI SuperCharge标识。

背面印有产品七大卖点描述以及规格参数信息。

包装盒上参数特写，下面到充电器实物展示环节再介绍。

包装内含充电器、数据线以及使用说明书等。

附带数据线为6A USB-C to USB-C线，常规白色配色，线头外壳磨砂方便插拔，末端设有网尾抗弯折保护。

测得数据线长度约为180.7cm。

使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，电力传输能力为20V5A，数据传输能力为USB 2.0。

充电器延续华为全能充系列语言设计，机身采用PC防火材质白色外壳，腰身高光亮面处理。

与华为前几款全能充产品相比，华为100W全能充多口充电器不但多配置了一个USB-C接口，机身尺寸也更加小巧。

机身一侧印有100W和HUAWEI SuperCharge。

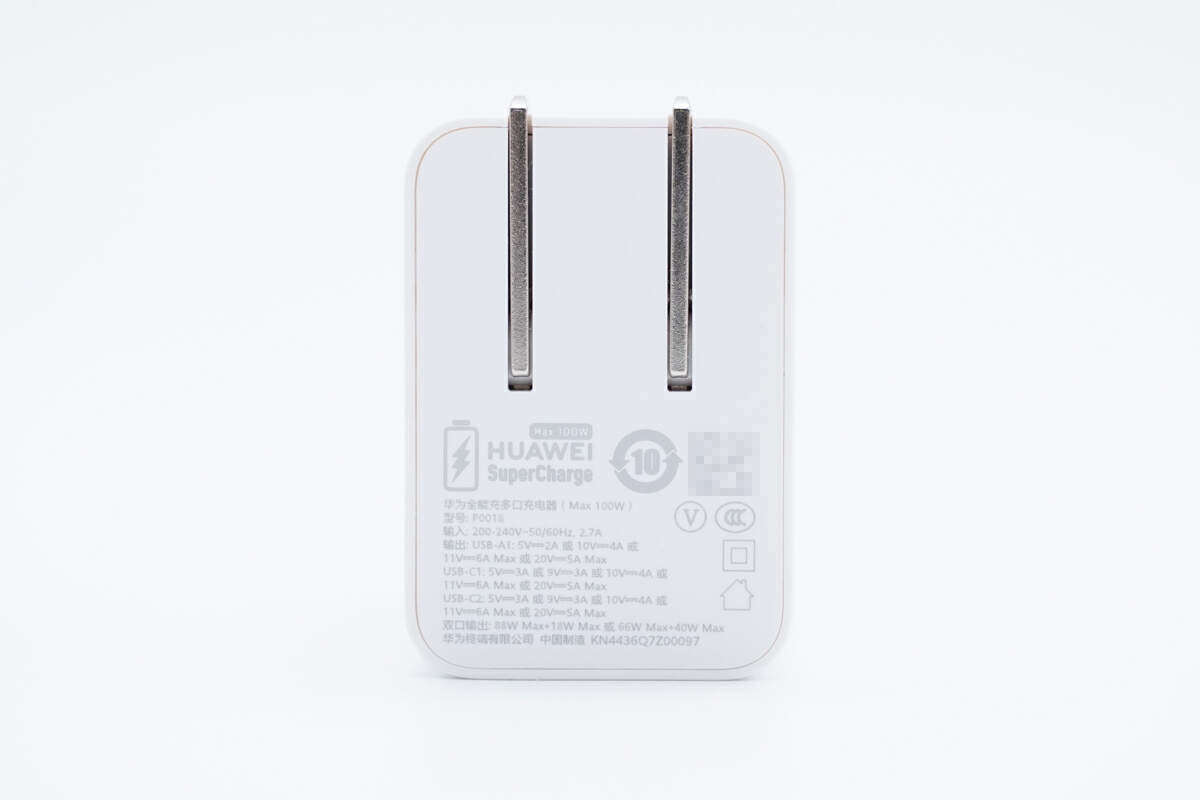

输入端外壳印有充电器参数。

充电器参数特写

型号：P0018

输入：200-240V~50/60Hz 2.7A

输出：

USB-A1：5V2A、10V4A、11V6A、20V5A Max

USB-C1：5V3A、9V3A、10V4A、11V6A、20V5A Max

USB-C2：5V3A、9V3A、10V4A、11V6A、20V5A MaX

双口输出：88W+18W或66W+40W

充电器通过了CCC认证。

充电器配置可折叠国标插脚。

作为全能充系列新品，充电器输出端面板不仅配置了USB-A、USB-C干涉型融合端口，还配有一个独立的USB-C接口。

实测充电器机身长度为56.12mm。

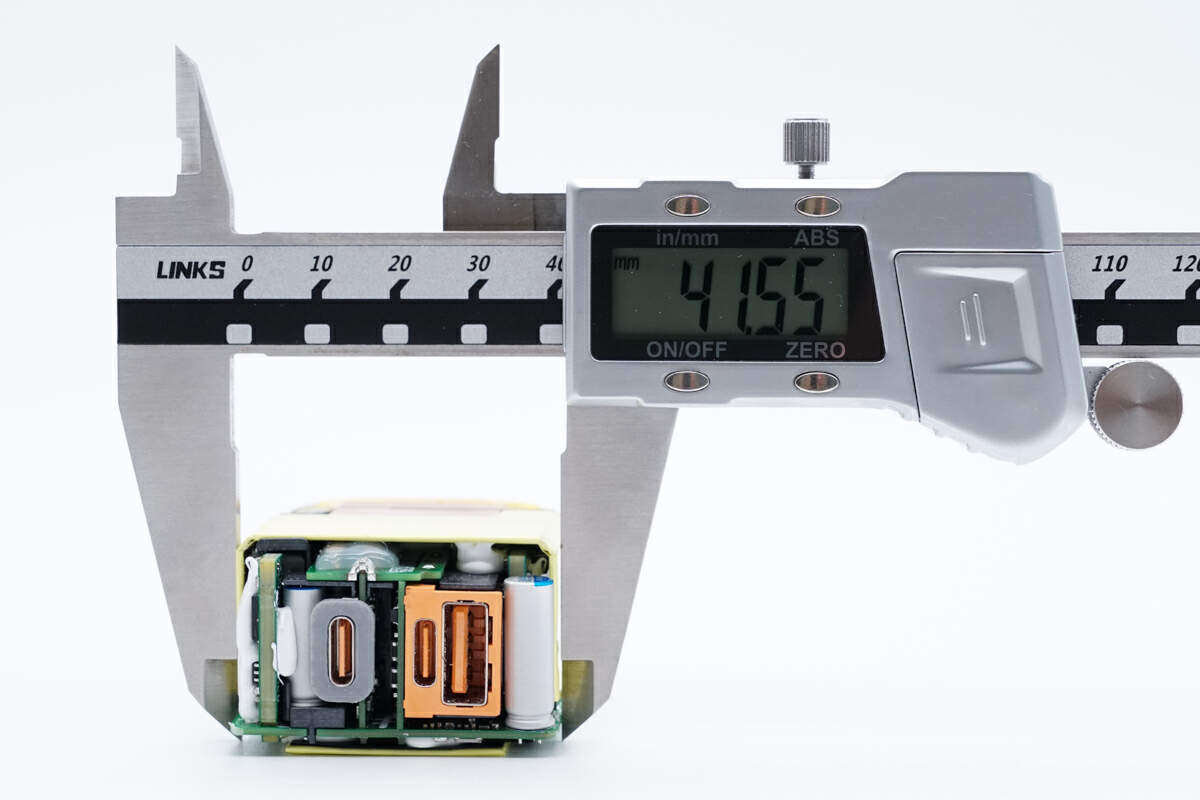

宽度为45.35mm。

厚度为31.16mm。

和苹果96W充电器对比，华为这款全能充产品体积优势非常明显。

充电器拿在手上的大小直观感受。

另外测得充电器净重约为125g。

测得USB-A1口支持 UFCS、FCP、SCP、QC2.0、DCP等充电协议。

UFCS融合快充具备3.4-5.5V5A、5.5-10V6.6A、10-11V6A、11-20V5A、20-21V4.8A五组电压档位。

测得充电器USB-C1口支持UFCS、FCP、SCP、QC2.0/5、PD3.0、PPS、DCP充电协议。

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.4-21V3.25A一组PPS电压档位。

测得UFCS融合快充具备3.4-5.5V5A、5.5-10V6.6A、10-11V6A、11-20V5A、20-21V4.8A五组电压档位。

测得USB-C2口兼容协议和USB-C1口的一样。

此外PDO报文也相同。

另外测得UFCS融合快充档位也相同，两个USB-C接口单口输出性能一样，支持功率盲插。

使用充电器USB-A1口和USB-C2口给华为Mate 60和Pura 70充电，测得充电功率分别为57.53W和33.55W，实现66W+40W双口输出策略。

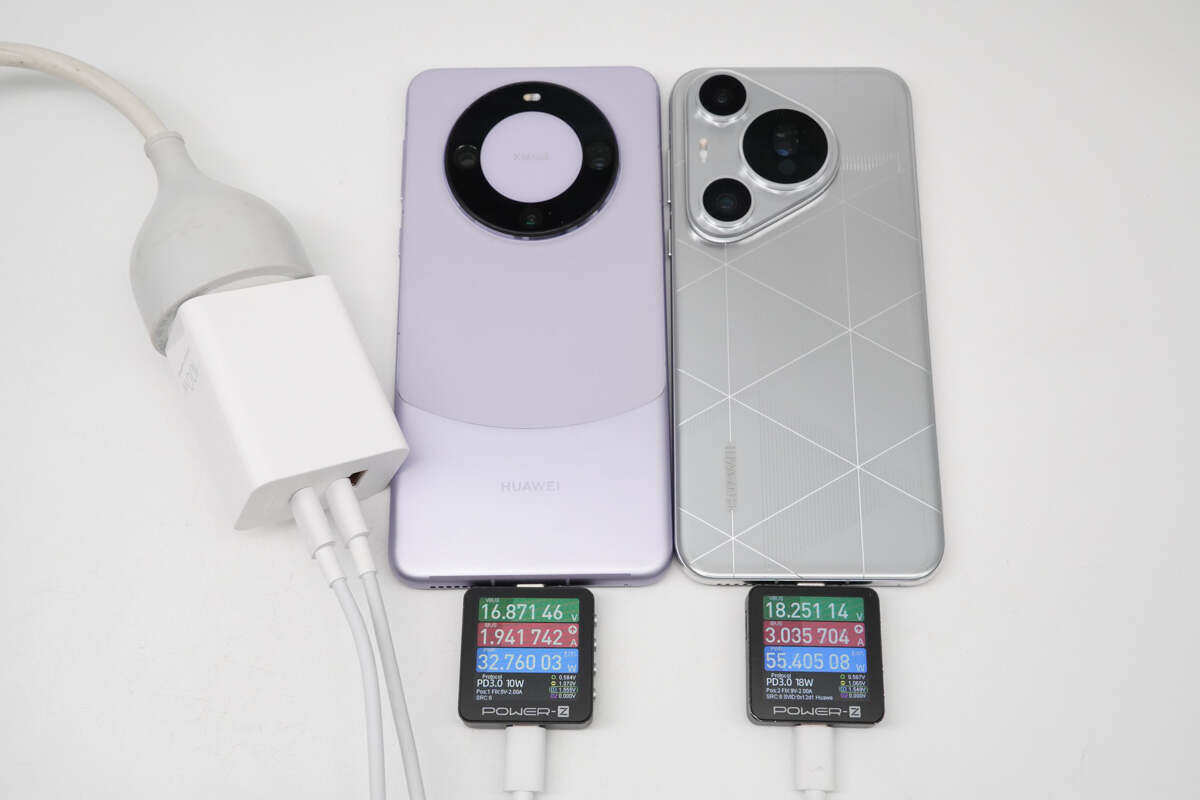

使用充电器USB-C1口和USB-C2口给华为Mate 60和Pura 70充电，测得充电功率分别为32.76W和55.4W，同样开启了66W+40W双口输出策略。

给华为MateBook X Pro和Pura 70充电，测得功率分别为56.7W和33.62W。

华为100W全能充多口充电器拆解

将充电器输入端以及正面外壳切割开，外壳上贴有导热铜箔以及绝缘纸。

插脚与PCBA模块通过金属弹片接触通电。

测得PCBA模块长度为50.84mm。

宽度为41.55mm。

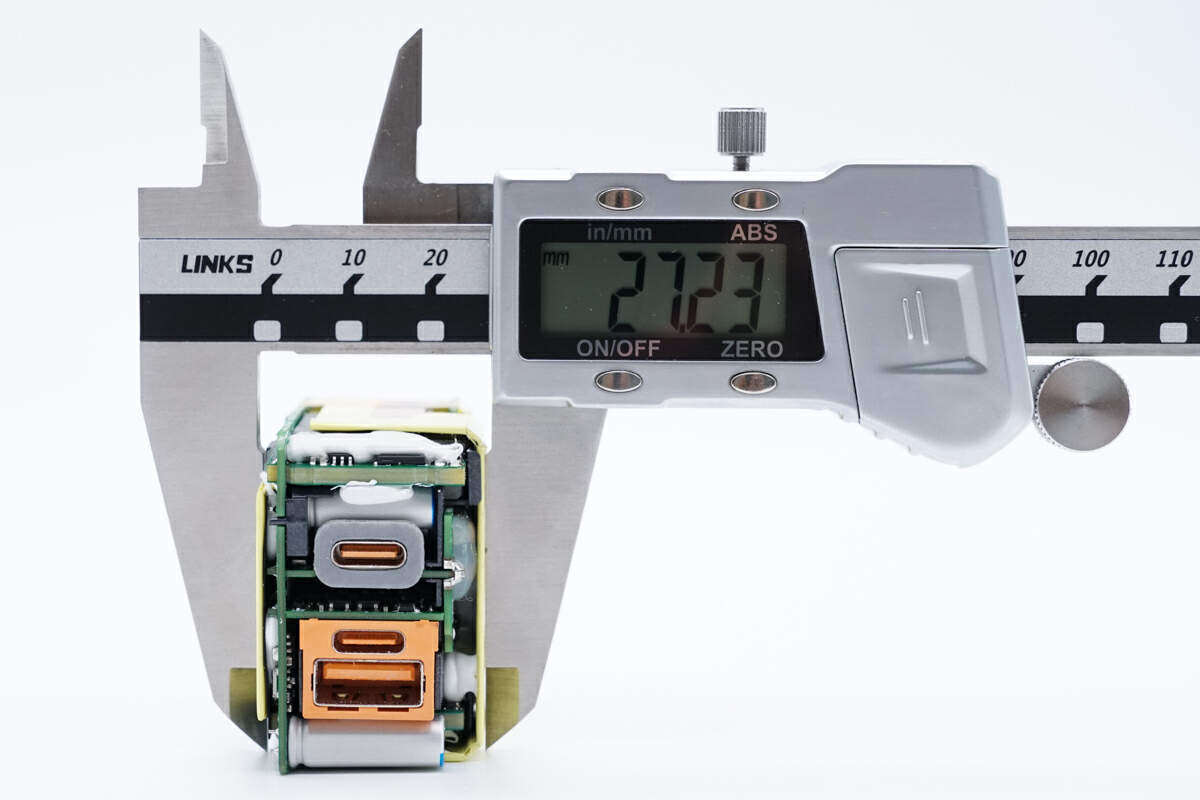

厚度为27.23mm。

PCBA模块覆盖铜散热片，散热片包裹胶带绝缘，同时缠绕胶带固定。USB-C连接器设有保护垫保护。

将顶部散热片拆掉，内侧设有麦拉片绝缘隔离，模块中心填充白胶。

将底部散热片拆掉，内侧也设有麦拉片，主板上也填充白胶处理。

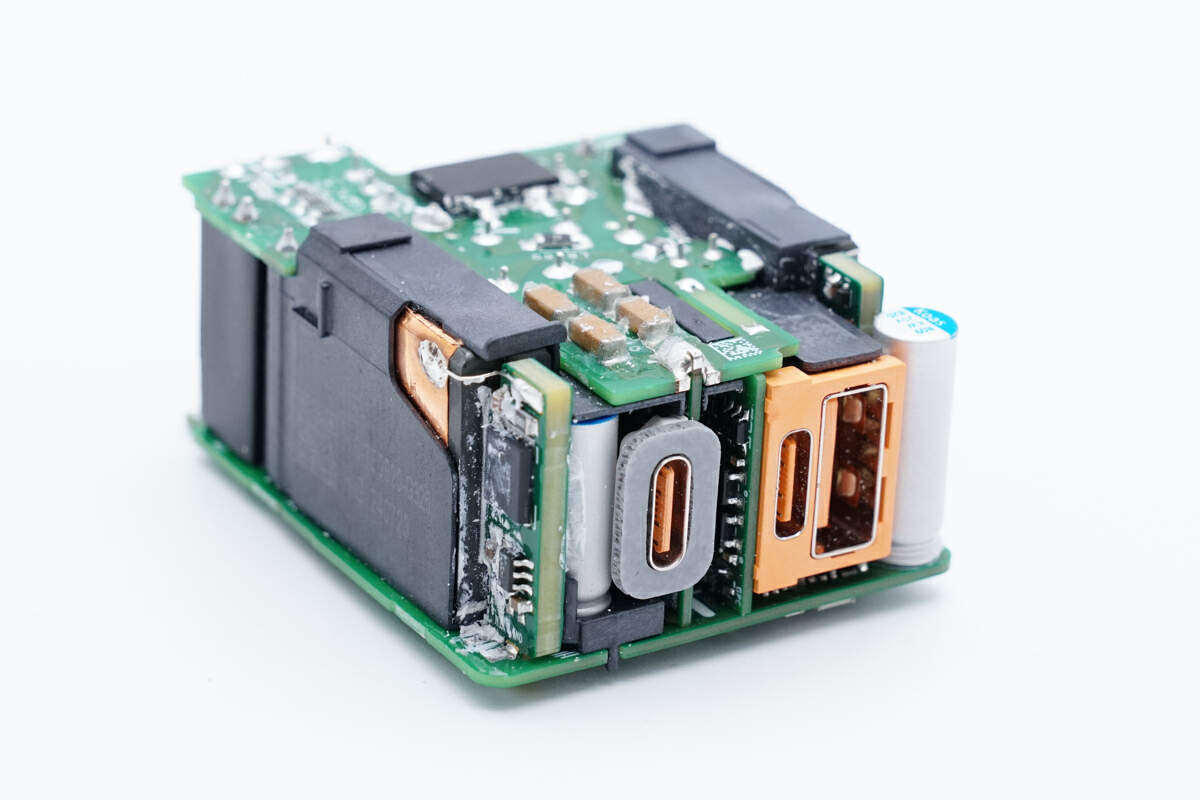

PCBA模块由多块小板组合焊接，两侧均设有平面变压器，并外套塑料壳。

将PCBA模块拆分开，上下两块板子中心区域填充白胶加固器件，同时电容顶部贴有海绵保护。

底部小板正面设有延时保险丝、压敏电阻、安规X2电容、主控芯片供电电容以及输出滤波固态电容，USB母座外套塑料壳保护。

将中心区域白胶清理掉，可以看到还设有两颗开关电源主控芯片。

板子背面设有两颗氮化镓开关管以及两颗光耦。

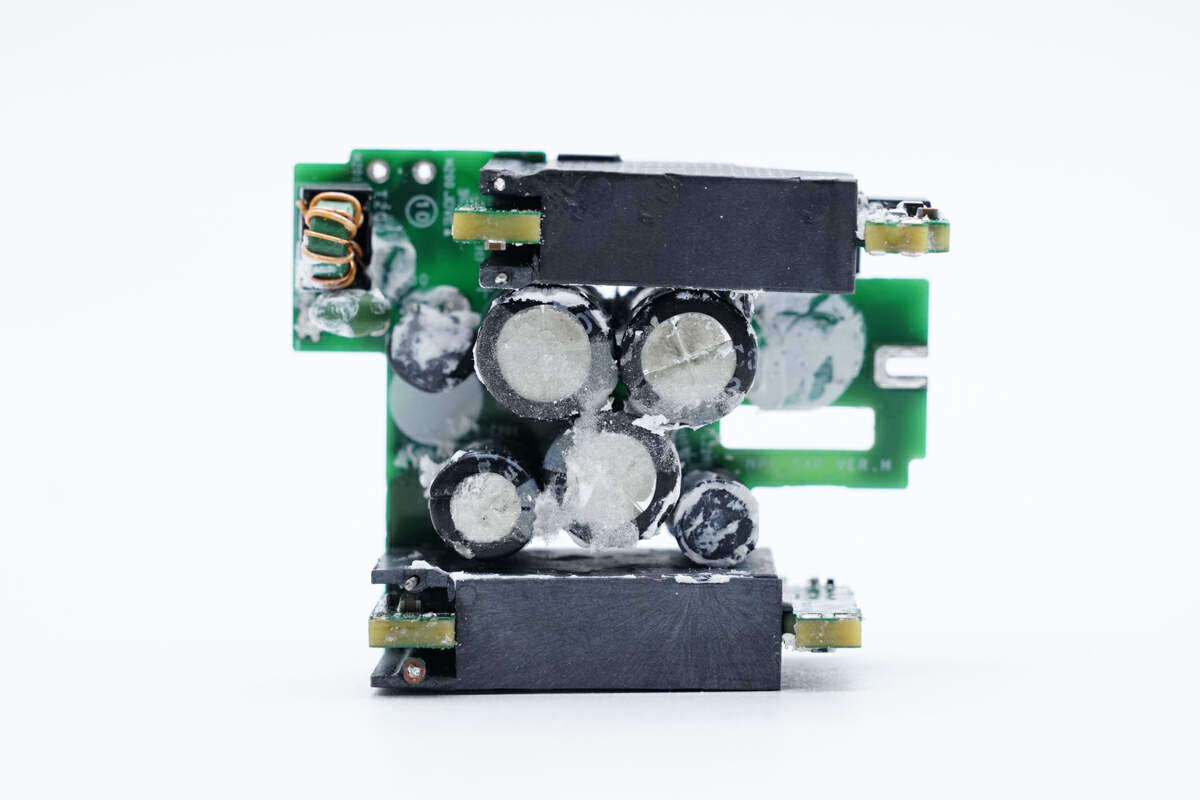

另一块板子上设有共模电感、高压滤波电解电容、工字电感以及平面变压器。

板子背面设有整流桥，平面变压器沉板设计。

输入端保险丝来自华德电子，规格为3.15A 250V。

TVR 10681M压敏电阻特写。

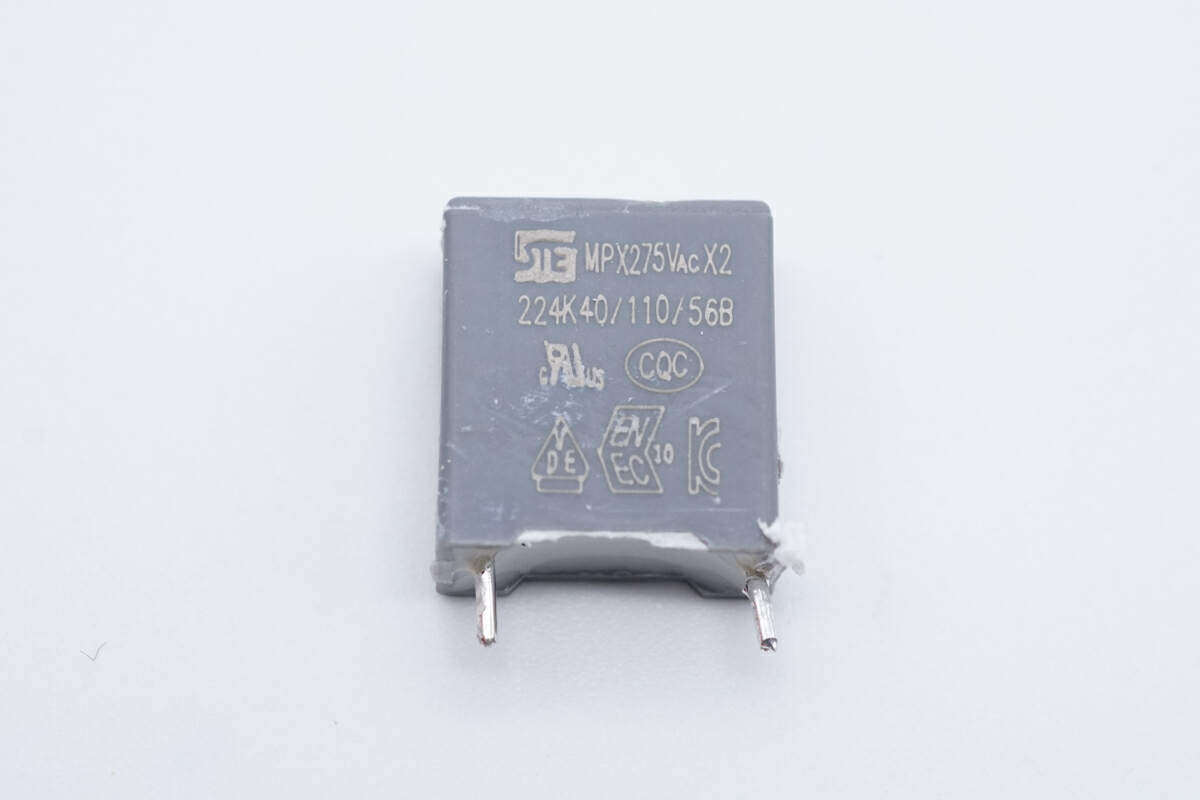

安规X2电容来自STE松田电子，容量0.22μF。

共模电感双线绕制，用于滤除EMI干扰。

NTC热敏电阻用于抑制上电浪涌电流。

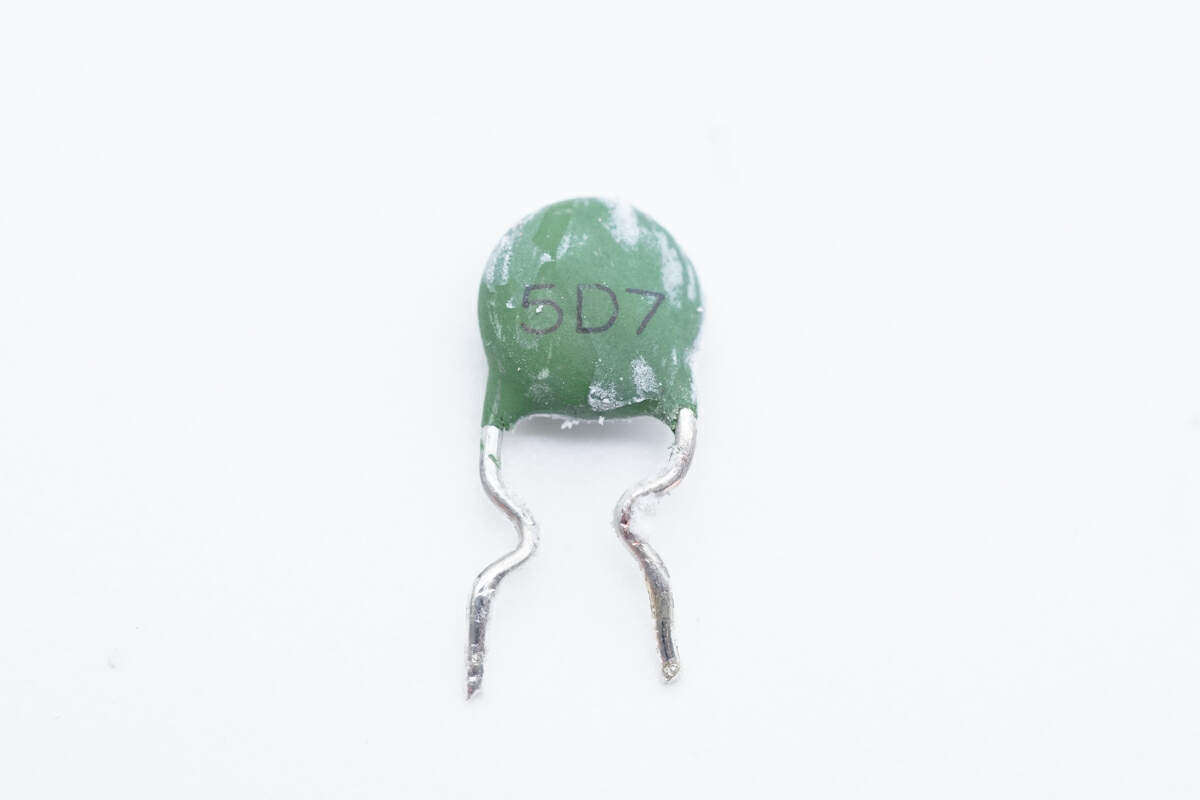

另一颗黑色NTC热敏电阻特写。

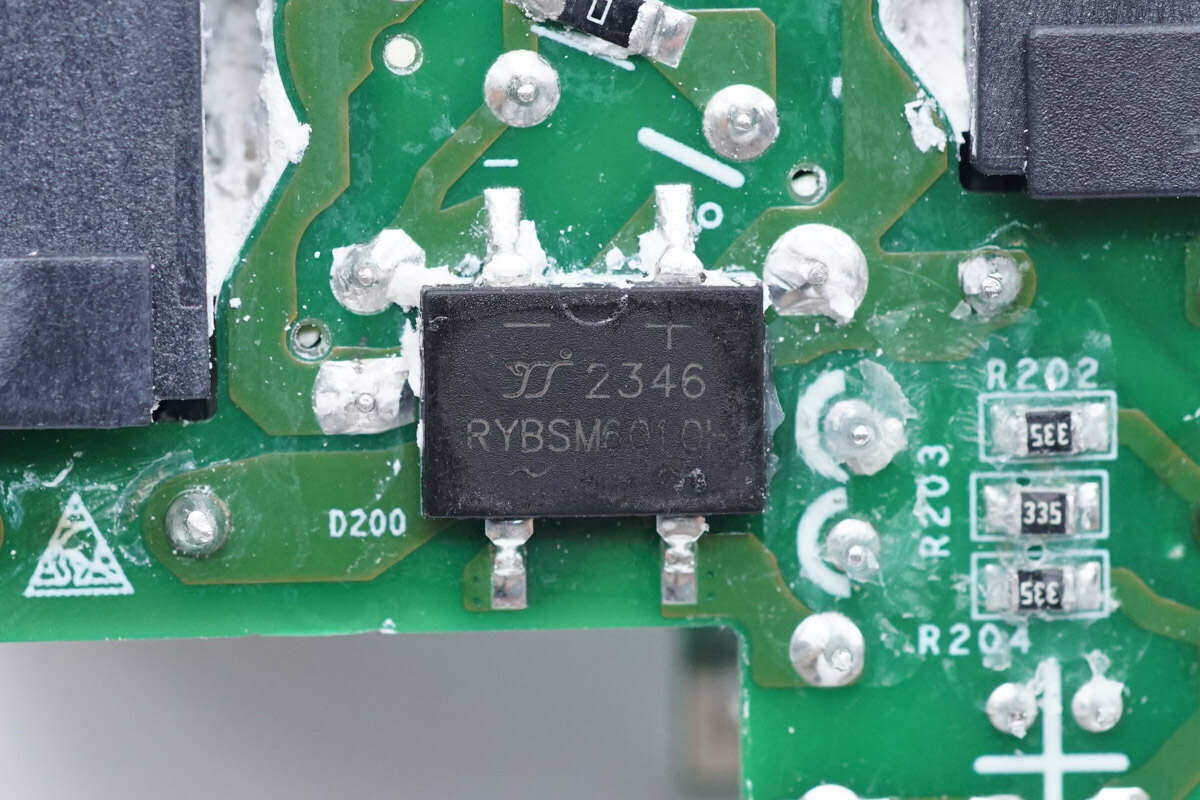

整流桥来自扬杰，型号RYBSM6010，规格为1000V 6A。

三颗高压滤波电解电容来自CapXon丰宾，规格为400V 22μF。

还有一颗规格为400V 16μF。

工字电感外套绝缘管。

主控芯片供电电容也是来自丰宾，规格为50V 10μF。

两颗开关电源主控芯片特写，丝印LYW6561。

氮化镓开关管来自英诺赛科，型号INN700DA140C，是一颗耐压700V的增强型氮化镓开关管，导阻140mΩ，采用DFN5*6封装。

另一颗氮化镓开关管也是采用英诺赛科INN700DA140C。

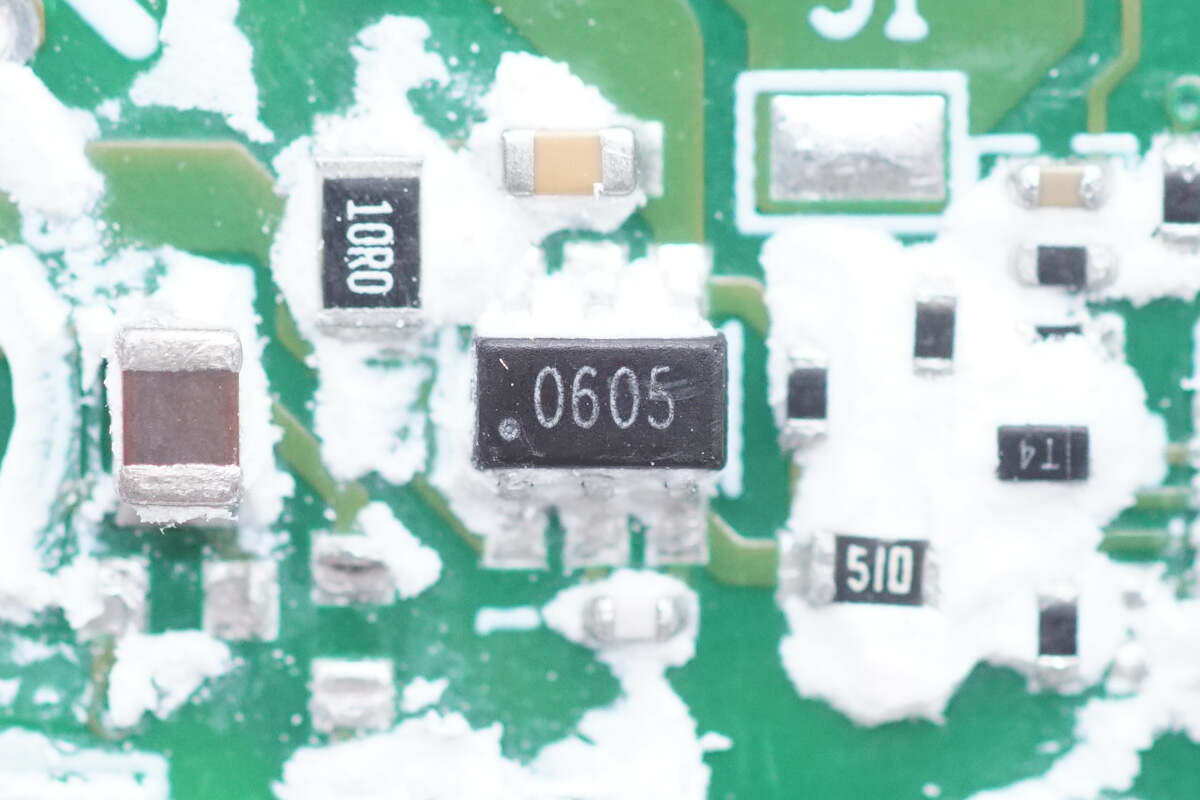

辅助开关管丝印0605。

另一颗辅助开关管特写。

亿光EL 1018光耦，用于输出电压反馈。

另一颗EL 1018光耦特。

平面变压器外套塑料壳，板子右侧设有同步整流控制器以及同步整流管。

从塑料壳上的丝印信息可以了解到变压器来自嘉龙海杰。

同步整流控制器丝印LYP2J。

同步整流管来自平伟，型号PW080N10ES，NMOS，耐压100V，导阻6.5mΩ，采用DFN5*6封装。

另一侧平面变压器为相同设计，板子上也设有同步整流控制器和同步整流管。

另一颗同步整流控制器型号相同，芯片丝印LYP2J。

同步整流管也是采用平伟PW080N10ES。

平面变压器磁芯包裹铜箔，铜箔焊接导线接地。

输出滤波固态电容来自东佳，规格为25V 820μF。

另一颗规格为25V 470μF。

还有一颗规格为25V 220μF。

用于检测输出电流的放大器来自3PEAK思瑞浦，丝印9A2，型号TP199A2，支持36V输入电压，采用SC70封装。

用于控制两路接口输出的VBUS开关管来自长晶科技，型号为CJAB55P03A，是一颗耐压30V的PMOS，导阻为6.5mΩ，采用PDFNWB3.3*3.3-8L封装。

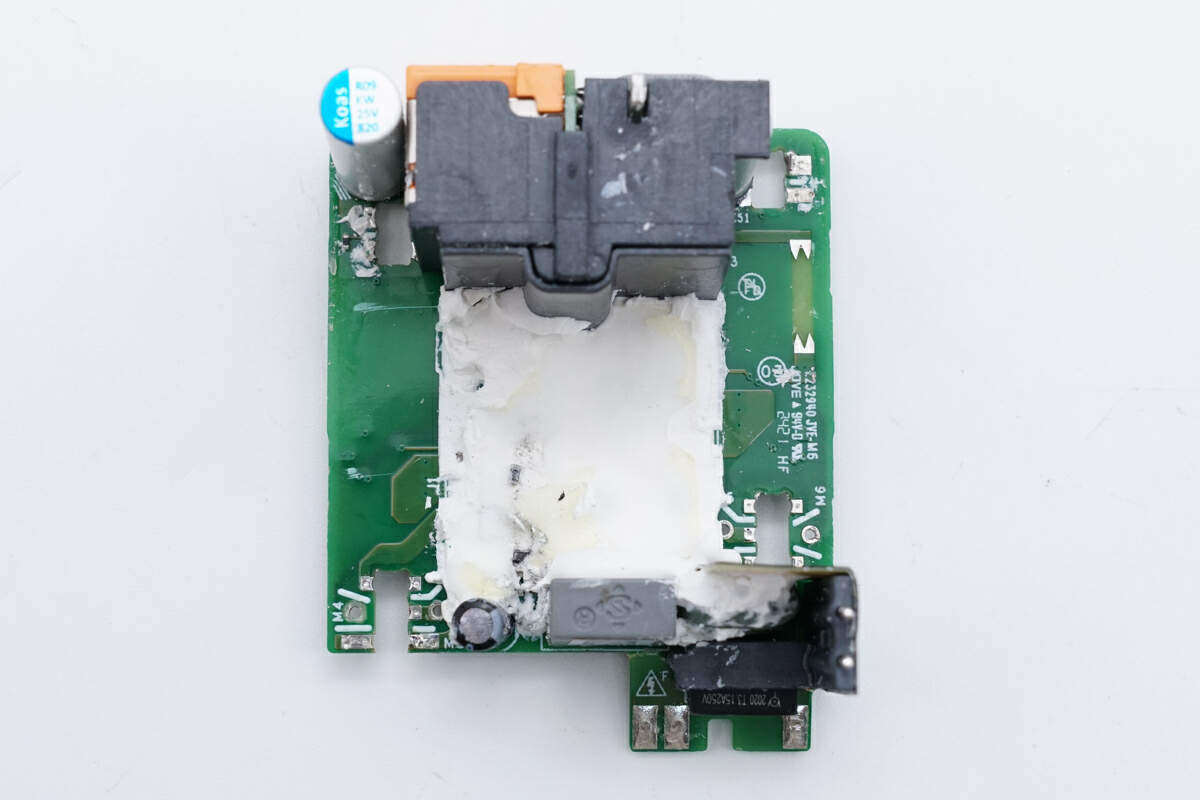

USB-C2口母座小板正面设有一颗输出VBUS开关管。

小板背面设有接口协议芯片。

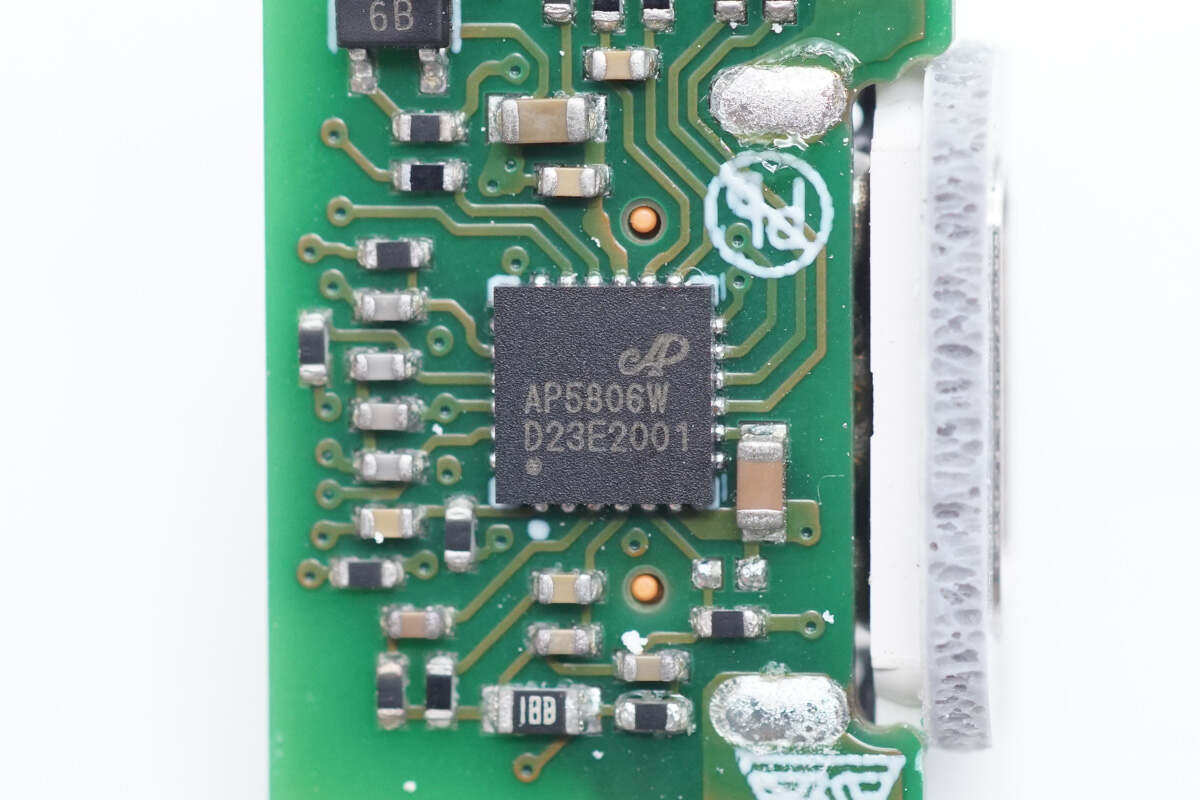

协议芯片采用芯朋微AP5806W，这是一款高集成度的快充协议，可支持多种快充协议包括BC1.2、DCP、QC2.0、UFCS、SCPA、SCPB、PD2.0、PD3.0、PPS等充电协议。为适配器、车载充电器等提供完备的解决方案。

AP5806W内集成恒压/恒流环路控制，可响应终端指令实现恒压/恒流控制。AP5806W还提供了丰富的保护功能，包括OVP、UVP、OCP、DP/DN、OVP，拔线保护等，可有效保护充电设备与终端设备的安全性。

VBUS开关管来自长晶科技，型号为CJAB65N03L。

干涉型融合端口的协议芯片也是采用芯朋微AP5806W。

干涉型融合端口所在小板上设有两颗输出VBUS开关管。

VBUS开关管也是采用长晶科技CJAB65N03L。

全部拆解一览，来张全家福。

充电头网拆解总结

最后附上华为100W全能充多口充电器的核心器件清单，方便大家查阅。

华为100W全能充多口充电器作为全能充系列的最新款产品，其设计上有不少亮点。首先便是其是全能充系列里首款配置独立USB-C接口的产品，因此具有了同时满足两部华为手机或手机和笔电快充的能力，充电不等待，拓展了应用场景和实用性更好。

另外产品支持最大100W快充，是该系列里输出功率最高的，但机身尺寸却做到了目前的最小款。充电头网通过了解了解到，这得益于内部PCBA模块采用多块小板堆叠设计，同时使用了芯朋微电子两颗AP5806W协议芯片控制接口输出，不仅支持88W+18W或66W+40W输出策略，还支持100W UFCS融合快充，产品兼容性表现相当不错。

PCBA模块使用丰宾、东佳等知名品牌电容，模块中心器件打胶加固。此外使用了双开关电源电路以及平面变压器设计，整体做工用料可靠。
