01

D类100w功放电路

介绍一款采用普通元件制作的D类100W功放电路，供广大音响爰好者参考。电路如图1所示。

元件选择要点：

Ic1选用双D触发器CD4013。IC2选用高速MOSFET驱动电路TC4426，该芯片在4．5V～18V供电范围内均能稳定地工作，其输出驱动电流高达1．5A，而输出阻抗只有7Ω（内部电路如图2所示），因此是驱动数字功放中MOSFET功放管的理想器件。输出管选用NMOS场效应管IRFP140（100V，30A，150W）。

D1、D2选用高速肖特基二极管MBR150，如果买不到MBR150，也可以用其他同类型二极管替换。T1用直径为1mm的高强度漆包线在直径为25mm的3C85型磁心上双线并绕8匝。T2初级用直径为1mm的高强度漆包线在相同磁心上绕6匝，次级用直径为0．8mm的高强度漆包线在相同磁心上绕21匝。L1用直径为0．8mm的高强度漆包线在T-157-2型铁氧体磁心上密绕64匝。L2用直径为0．8mm的高强度漆包线在T-130-2型铁氧体磁心上密绕64匝。如果该功放在工作时有噪声干扰，可在CD4013以及TC4426的电压输入端（靠近管脚）加装一只47nF的电容。电阻均选用五色环金属化电阻，MOSFET输出管控制极的2．2Ω电阻功率为2W，3个470nF电容选用WIMA电容，其余电容为普通电容。元件参数如图1所示。

该机的供电电压只有13.8V，因而对电源的输出电流要求较高，电流要大于9A才能保证在大功率状态功放机正常工作。如果条件允许的话，电源可以用输出电压为14V的开关电源改制。

输出阻抗在4-16Ω之间时，该功放均能正常工作，效率高于76％。由于输出变压器T2的存在，输出音色颇有胆机风味，音响爱好者不妨一试。

02

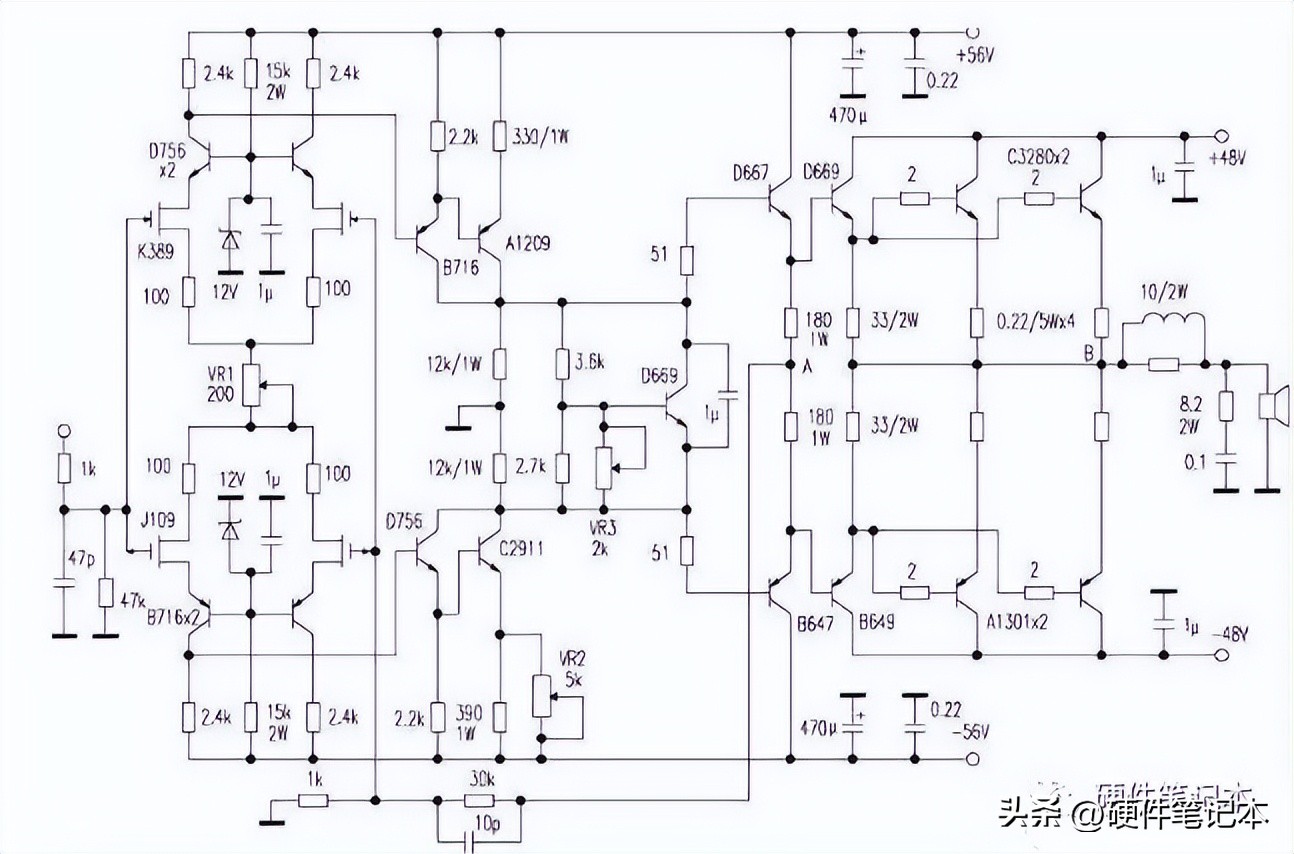

高保真功放电路

采用了全对称互补电路结构，同时对所有元件严格配对使用，使功放的直流化有了可靠的保证。输入级为线性优异的共源共基电路，在其后由复合共射电路构成主放大级，对扩展动态和提高解析力均很有益。功率输出为三级达林顿电路，由于电流增益极高，可轻松驱动大食音箱。本机每一级电路都加有一定的本级反馈，使之尽量降低开环失真，而总体反馈仅控制在16dB左右。

调试也很简单，调VR1使第一级负载电阻2.4kΩ上压降为6v，调VR2使中点为0V，调VR3使末级每管静态电流为100mA。*率管A1209／C2911应安装散热器。本机在设置整体反馈电路时做过一个试验：将左声道电路的反馈点由Ａ点引出，使之构成无大环路反馈功放，将右声道反馈点由Ｂ点引出，即所谓环路反馈功放，开机进行对比试听，可听出左声道音质要明显胜过右边声道，左声道声音极为通透纯净，瞬态响应很好，而右声道的声音则有点浑浊，解析力不高。这一试验相信对许多烧友有一定的参考价值。

03

TDA7250驱动的功放电路

04

分立功放电路

05

50W-100W功率放大器电路

简单的50W-100W电压形式的音响功率放大器，该电路属于电压形式的功率放大器，最大优点是制作十分简单！只要按电路图上面的方法，可一次成功。调试方法也很简单。主要调整的元件是：R11、R12、R13调整R11和R12可以静态电流。

06

互补功率放大器电路

这个电路为对称结构，要求晶体管进行放大倍数的匹配以外，没有复杂的调试过程。这个电路要求音源输出端必须要有隔离电容，否则可能会出现短路。改进的办法很简单，在输入级加一个隔离电容（隔离电容，是利用电容器“通交流、隔直流”的性质，用在需将直流隔断的地方）就可以了，10微法50V的电解电容适用。单一的射级跟随器输出电阻小，带负载能力强，但它的静态电流大，所以能量转换效率低，为了提高效率，将晶体管的静态工作点设置在截止区。而此时的弊端就是在输入信号的一个周期内，输出电压只有半个周期的波形，即严重的截止失真。为了使波形完整，将NPN管组成极性相反的射级跟随器。于是就构成了互补对称电路。电路中的电容要求耐压至少为50V。

07

pLPC1342V功放电路

由pLPC1342V和NE（二公司的名发烧对管2SC2987A和2SA1227A组成的功放电路，最大输出功率可达120W，截止频率可达500MHZ。它的集电极输出电流f州可达12A。

该电路的输出级是采用双管并联输出的，目的是增大输出功率。电路工作电压采用±45V，提高工作电压可以增大输出功率，但功放管的管耗和发热量也在增大，所以在满足输出功率的需要下，应尽可能降低电源电压。对于2SC2987A／2SA1227A组成的功放电路而言，末级的供电电源最好不超过±45Vo前级ppC1342V可以和末级共用一组电源，也可以单独使用一组电源，前后级单独供电时，前级也可使用稳压电源。前后级共用一组电源时，可将图中的a与b、c与d连接在一起即可。

08

100w功放电路

偏置电流可调，并应约静态电流为25mA，额定输出功率100W，4欧姆，供电：正负35V电源对称供电
