目前最常见的色盲就是红绿色盲，更具体地说，双翅目. 这基本上意味着患者很难区分带有红色和绿色成分的颜色。如果你在这里除了一堆圆点以外什么也看不见，但你相信你能正确地看到，你可能需要进一步调查：

氘核试验数据。患者除了随机点什么都看不到。

出于同样的原因，色盲患者看到以下两条相同颜色的轨迹，无法通过查看屏幕来知道哪条线对应于通道1或通道2：

原汁原味的，黑色的

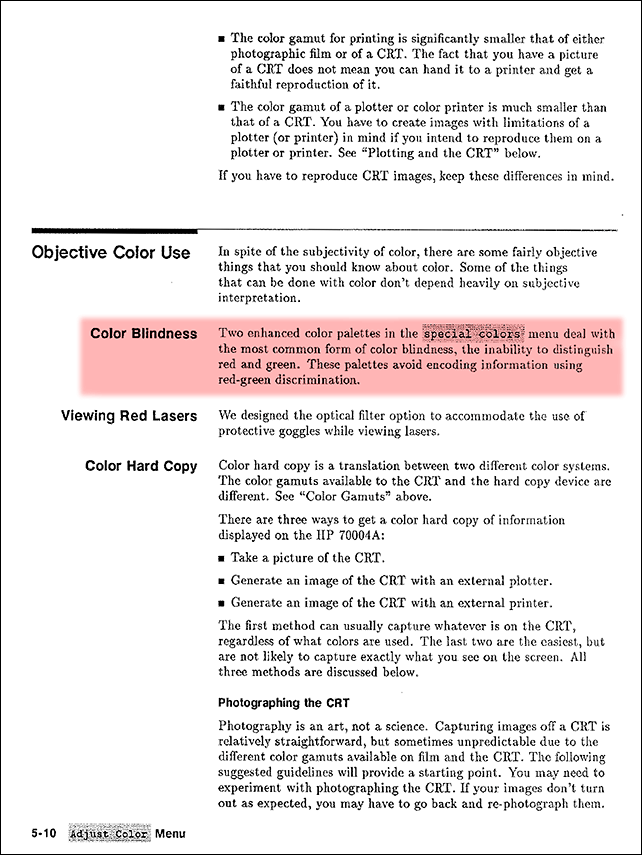

在过去，当产品开发周期更长时，公司花更多的时间开发硬件和固件。对细节的关注是巨大的，这在今天还不能说。在过去，惠普在这方面要小心得多。以旧的70004彩信显示屏为例。它不仅允许你改变颜色，它甚至有两个内置的色盲调色板。本手册有一个完整的章节介绍颜色理论和颜色选择：

所以我才努力修理70004甚至可以使用SimmcomLabs提供的套件：

HP 70004维修（单击图片以进行后续操作）

从没有给用户选择痕迹颜色的选择，安捷伦选择了（和其他公司一样）黄色的和绿色对于双通道DSOX作用域上的记录道。太不幸了…而且不可能改变这些颜色，似乎是ASIC设计了硬编码的选择。由于无法区分一个轨迹和另一个轨迹，这个示波器的使用越来越少，以至于我决定用另一个示波器，在那里我可以看到哪个轨迹是哪个。这个范围是Lecroy Waverunner LT344L我不得不修理它. 这就是我所说的对色盲友好的意思：

色盲天堂，Lecroy LT344L（点击图片跟随）

作为迈克在回复我在EEVblog论坛上的留言时，我建议重新连接LCD接口并交换红色和蓝色信号。这样，黄色将变成蓝色（红色部分被蓝色所取代），并且可以被视为与绿色痕迹“非常不同”。

TCG085WVLCG LCD模块接口信号

纸上看起来很简单，对吧？其实这个想法很简单。一种转换六条信号线并使其余的信号线保持针对针的适配器。问题是0.5毫米间距的连接器，我想快速测试这一点，我不想设计印刷电路板，等待几个星期来接收它。这种方法使用0.1毫米的导线将每个信号从一个连接器单独路由到另一个连接器，并使用卡普顿胶带将三个“层”绝缘。在显微镜下观察了一个小时，结果就完成了。注意这两个手指之间有40个针脚：

手握扁平电缆适配器，用于尺寸参考

适配器特写。可以看到三层kapton绝缘层

适配器已安装，请添加一点胶带将其固定在PCB上

用户界面大多是灰色或白色的，因此交换红色和蓝色通道不会对界面的外观造成太大的改变。本应显示为红色的警告注释现在变为蓝色，而安捷伦徽标（原本为蓝色）现在变为红色。

黄色的CH1痕迹现在以某种蓝色出现

真正改变的是启动屏幕的颜色，以前是蓝色的，现在是红色的。

启动屏幕现在显示的是红色的天空而不是蓝色的

我不会是我自己，如果我能抗拒改变CH1按钮背光LED为蓝色，以匹配新的痕迹颜色。所以，不，我不能：
