HKL华科隆是一家专业生产充电器、移动电源、电源适配器的生产厂家，其中生产各种规格的充电器便是华科隆的主要工作。最近我们拿到了一款华科隆30W PD快充数显充电器，这款产品配备市场热门的1A1C接口，其中USB-A口支持多个快充协议，最大输出24W；USB-C口支持两组PPS电压档位，最大输出30W。下面我们就对这款充电器进行拆解，看看其设计做工如何。

一、华科隆1C1A 30W快充充电器外观

充电器输入端外壳磨砂处理，主体机身壳采用亮面烤漆处理工艺，整体洁白光滑，侧身为圆润弧面设计。

输入端外壳上标注产品的参数信息

产品型号：HKL-USB67

输入：100-240V~50/60HZ 0.7A

USB-C输出：5V/3A、9V/2.6A、12V/2.5A、15V/2A、20V/1.5A

USB-A输出：5V/3A、9V/2A、12V/2A

总输出：5V3.4A

产品已经通过了CCC认证。

输入端配备的是可折叠国标插脚，携带方便且不易刮伤其它电子产品。

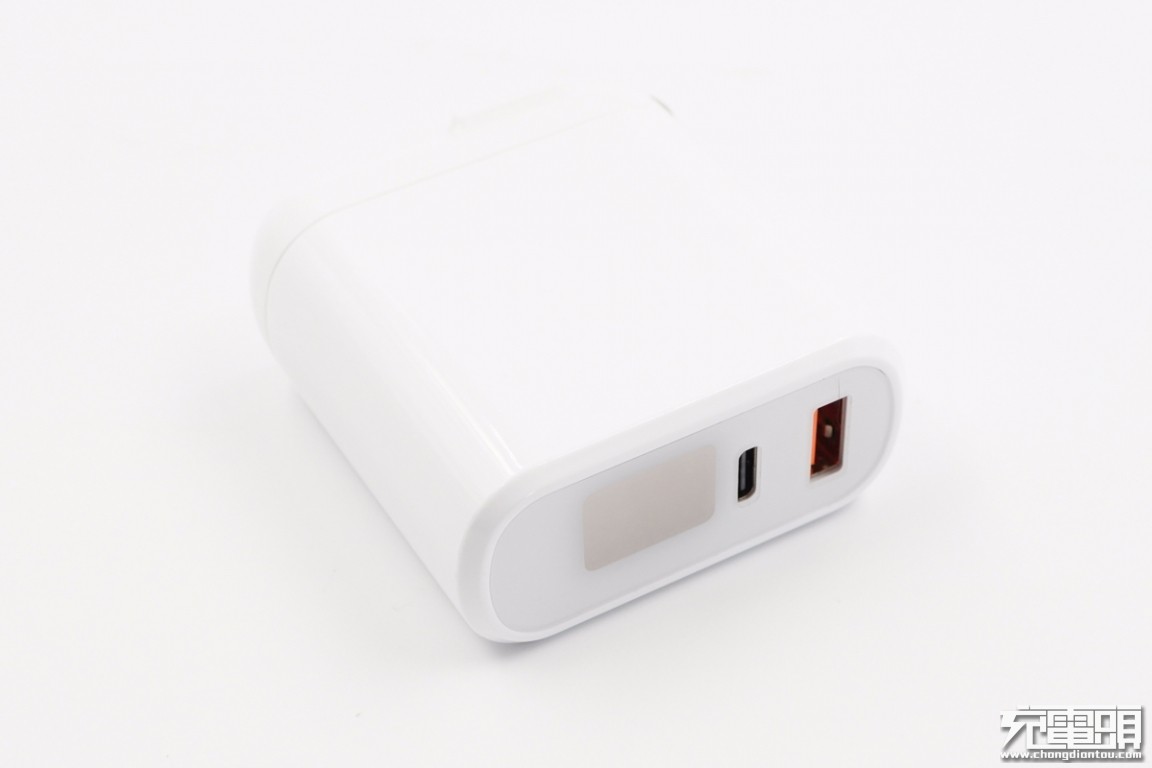

输出端配备1A1C接口以及LED显示屏，USB-A口橘红色胶芯，USB-C口黑色胶芯不露铜。

华科隆30W 1A1C快充充电器有黑白两种配色。在使用充电器进行充电时，LED显示屏实时显示充电电压电流。

和苹果30W充电器大小比较，两者体积相当。

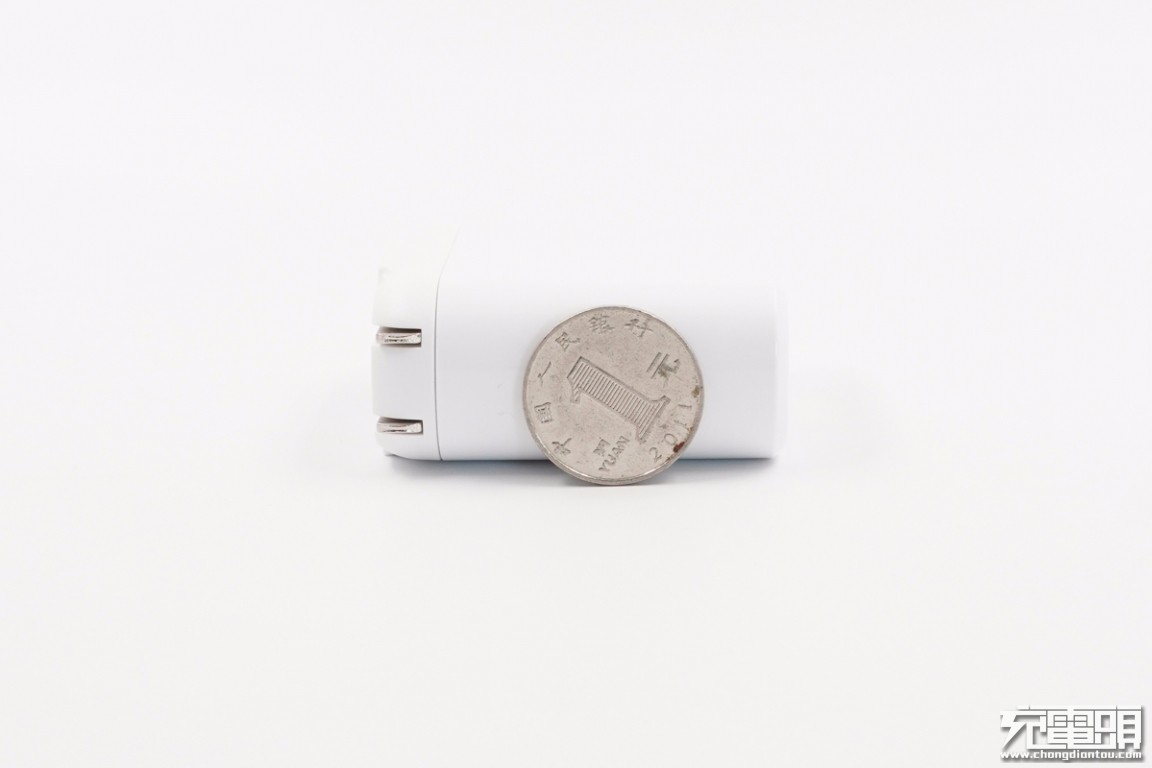

厚度比一元硬币直径略大。

净重约为85g。

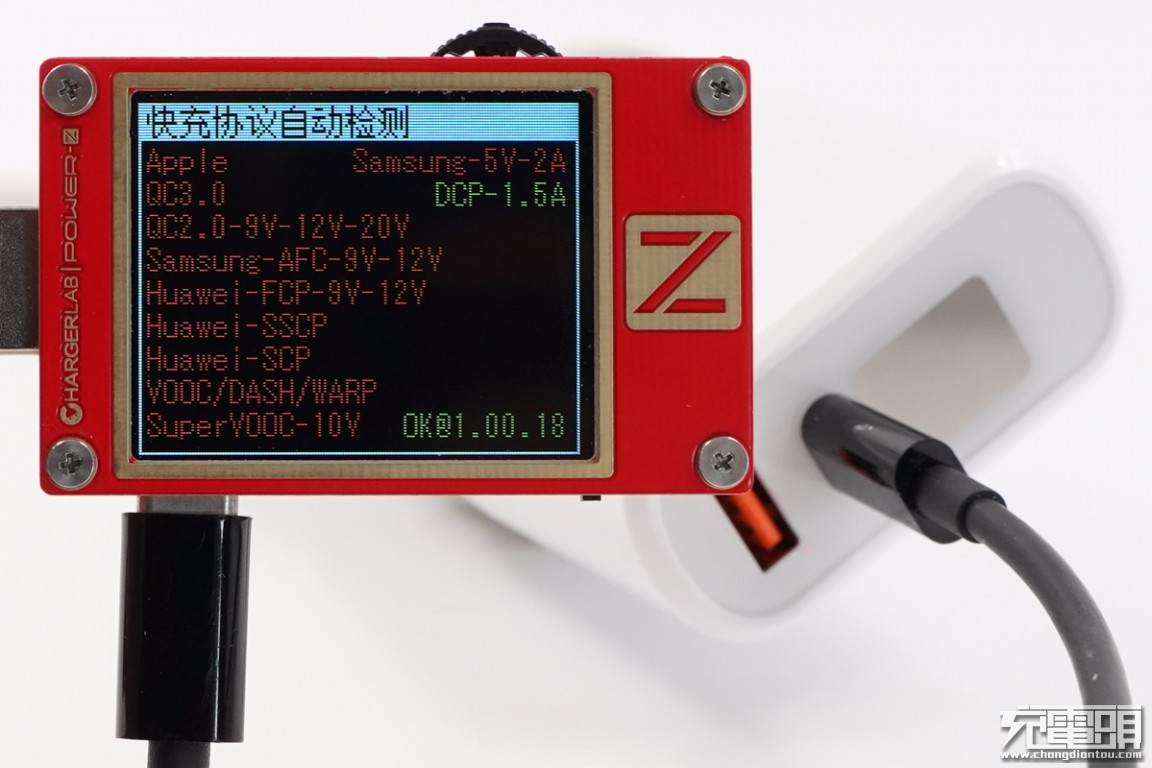

使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持Apple 2.4A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、SSCP等多个快充协议。

另外使用KT002检测USB-C口的输出协议，显示只支持DCP协议。

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V3A、9V3A、12V2.5A、15V3A、20V1.5A五组固定电压档位以及3.3-12V/2.5A和3.3-20V/1.5A两组PPS电压档位。

二、华科隆1C1A 30W快充充电器拆解

将输入端外壳拆开，插脚和PCB板通过AC导线连接通电，导线打胶绝缘，插脚使用塑料外壳绝缘。

插脚端拆开一览，AC导线和金属弹片焊接。

PCB板正面一览，高压MOS配有散热片，变压器和电容等元器件打胶固定，输出端焊接两块小PCB板。

PCB板背面一览，初次级之间镂空放置PCB板。

经过对充电器正背面电路观察分析发现，华科隆这款30W快充充电器采用了开关电源搭配协议芯片控制调节输出电压的架构。下面我们就从输入端开始一一了解各元器件。

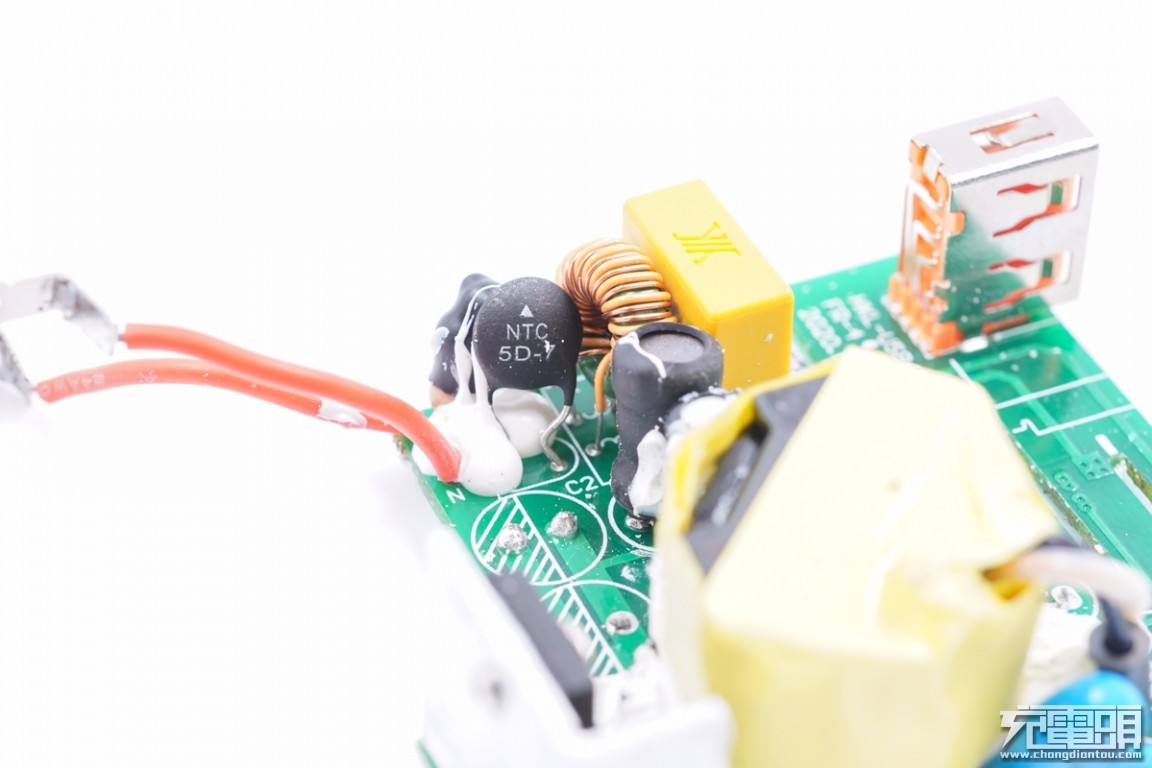

输入端一览，保险丝外套热缩管，此外还焊接有NTC浪涌抑制电阻、共模电感、安规X电容、工字电感以及高压滤波电容等器件。

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

共模电感双线绕制，用于滤除EMI干扰。

安规X电容容量为0.22μF。

输入端MB30M整流桥。

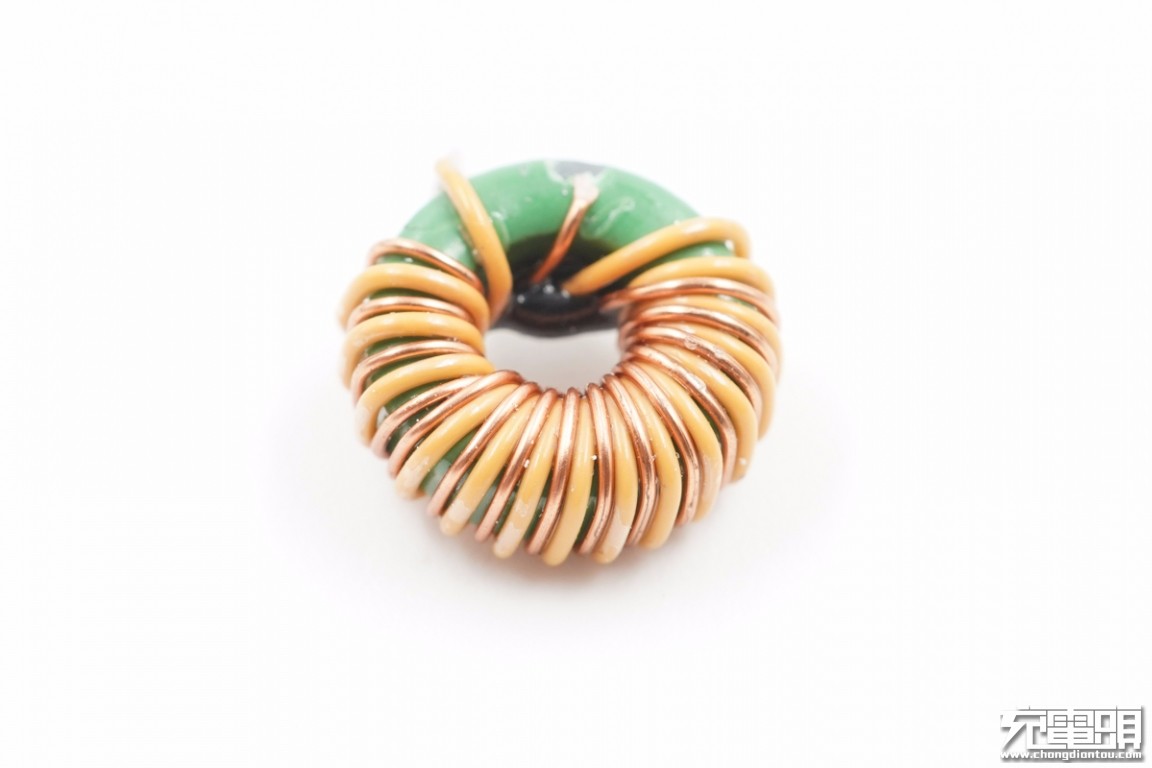

工字电感外套热缩管。

三颗高压滤波电解电容中，两颗规格为400V 15μF，第三颗规格为400V 22μF，且都是科仕佳品牌。

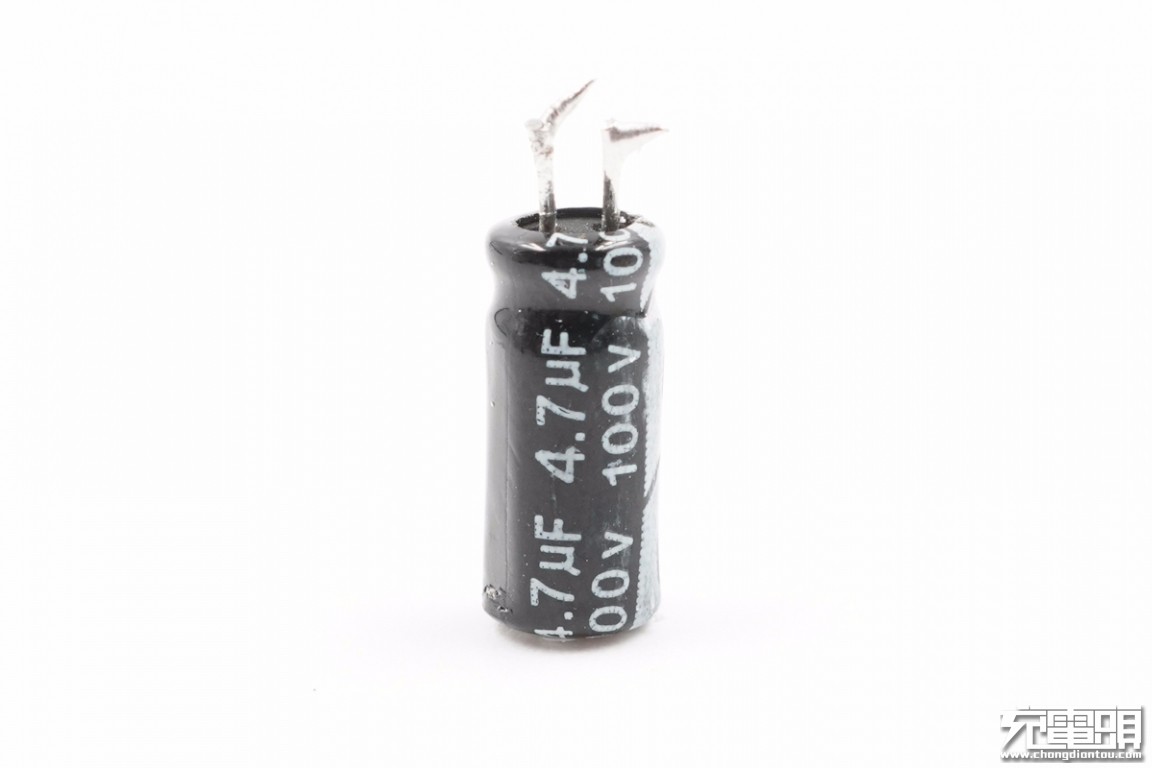

PWM主控芯片供电电容规格为100V 4.7μF。

初级PWM主控芯片采用昂宝OB2632。该芯片支持PD电源适配器和宽输出范围适配器，支持扩展的突发模式控制以提升效率和降低待机功耗，支持自恢复的逐周期电流限制和过载保护。

昂宝OB2632详细资料。充电头网了解到，采用昂宝OB2632的产品还有Benks邦克仕18W USB PD充电器、ANKER单口30W USB PD充电器A2014、HELPERS LAB 2A2C 75W快充充电器、京造63W USB PD三口快充充电器、MOMAX 66W USB PD充电器等。

高压MOS使用螺丝固定，并且在和散热片接触面上打胶帮助导热。

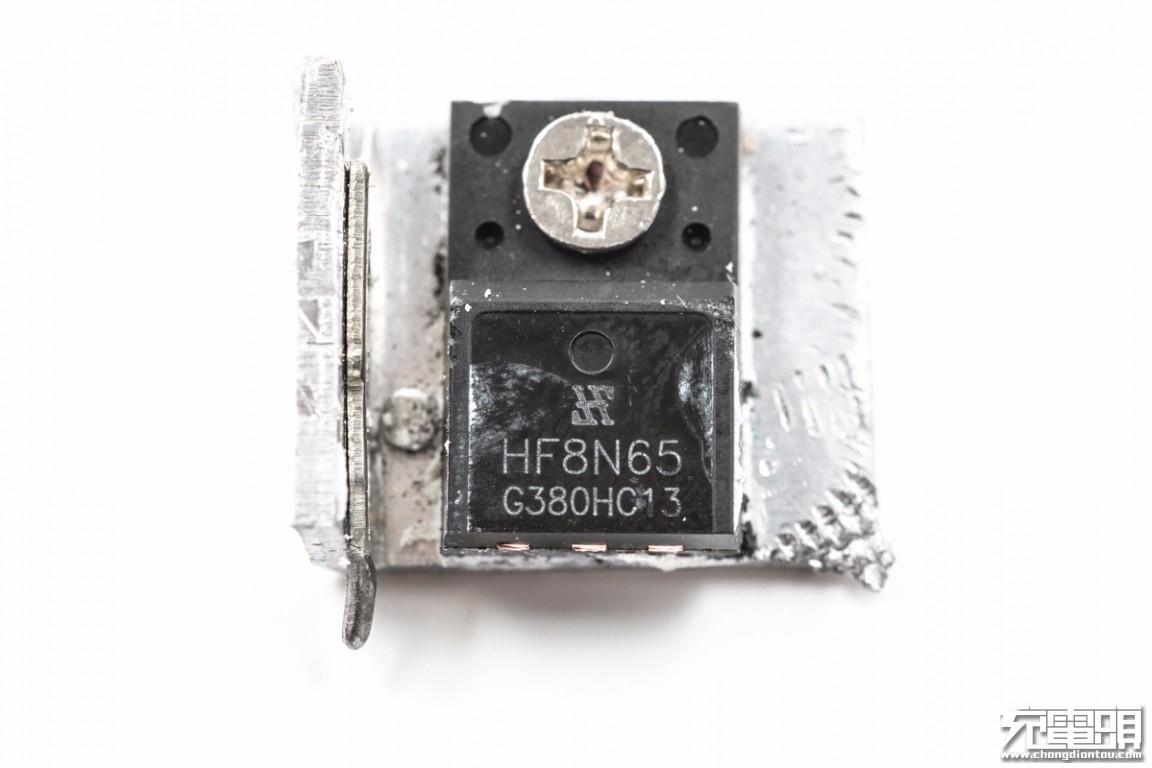

HF8N65系列初级开关管。

PCB板侧面一览，变压器使用胶带包裹绝缘，旁边是Y电容和输出滤波固态电容。

亿光EL 357N光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

蓝色Y电容用于输出抗干扰，来自STE松田电子，变压器输出线套磁环抑制噪声。

东科高性能两个引脚同步整流芯片DK5V100R15M。这是一款简单高效率的同步整流芯片，只有A，K两个引脚，分别对应肖特基二极管PN管脚。芯片内部集成了100V功率NMOS管，可以大幅降低二极管导通损耗，提高整机效率，取代或替换目前市场上等规的肖特基整流二级管。芯片采用SM-10封装。

东科 DK5V100R15M 资料信息。

输出滤波固态电容规格为25V 680μF和25V 220μF，两颗并联。

输出端一览，两块小板上分别焊接USB-C母座和LED显示屏。

USB-C母座所在小板背面有一颗协议芯片，矽力科技AP5005。负责USB-A接口和USB-C接口的输出协议控制。

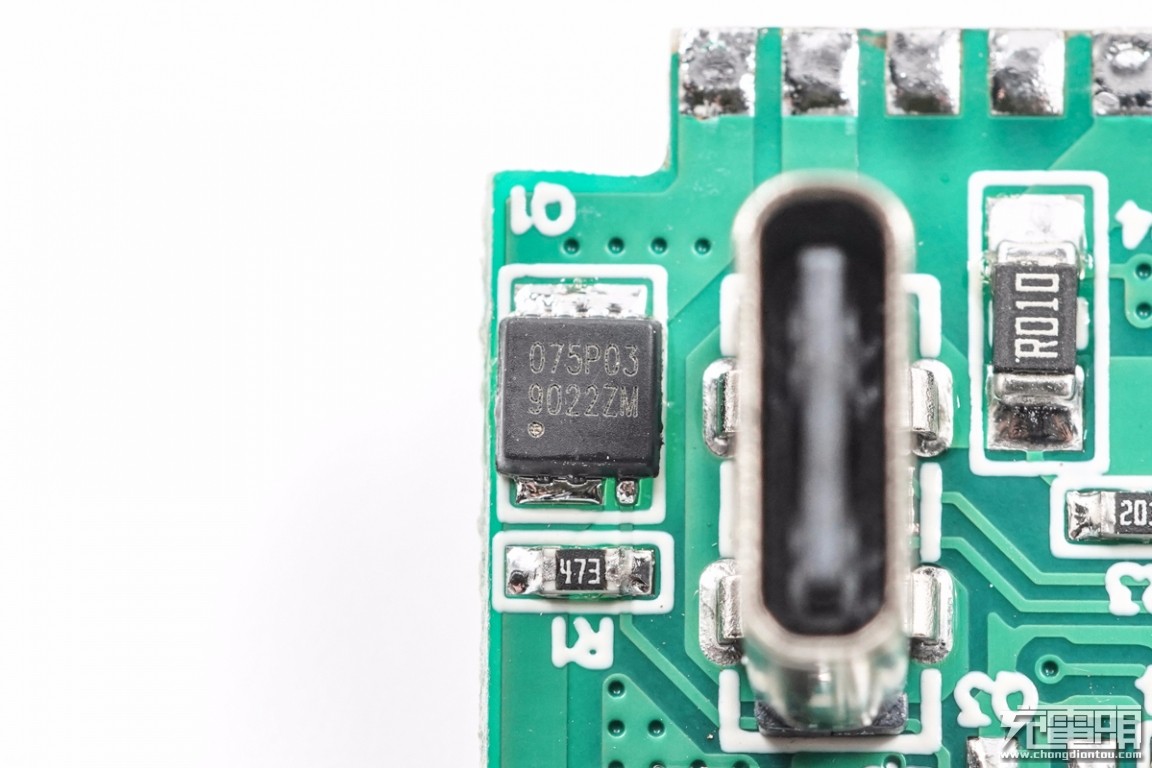

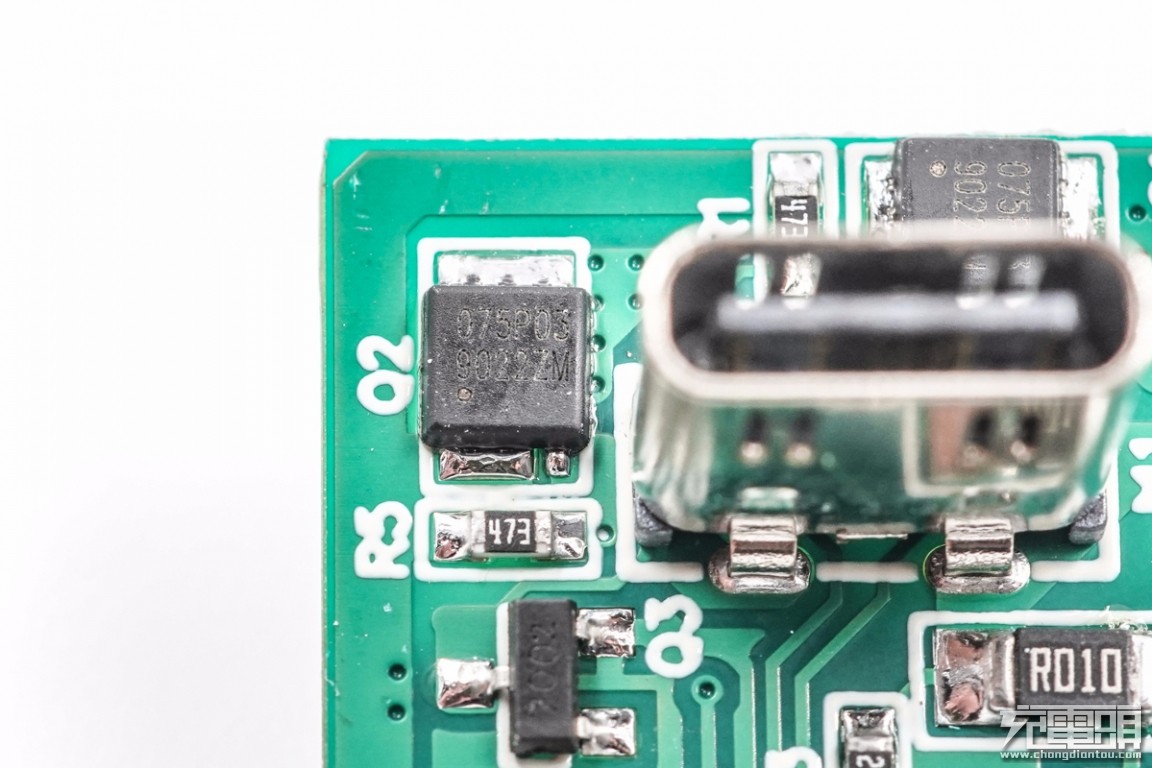

母座旁边是两颗真茂佳ZM075P03M MOS管，PMOS，耐压30V，导阻7.5mΩ。这颗作为USB-C口输出VBUS开关。

真茂佳 ZM075P03M 详细资料。

另一颗作为USB-A口输出VBUS开关。

USB-A母座垂直焊接在主控PCB板上。

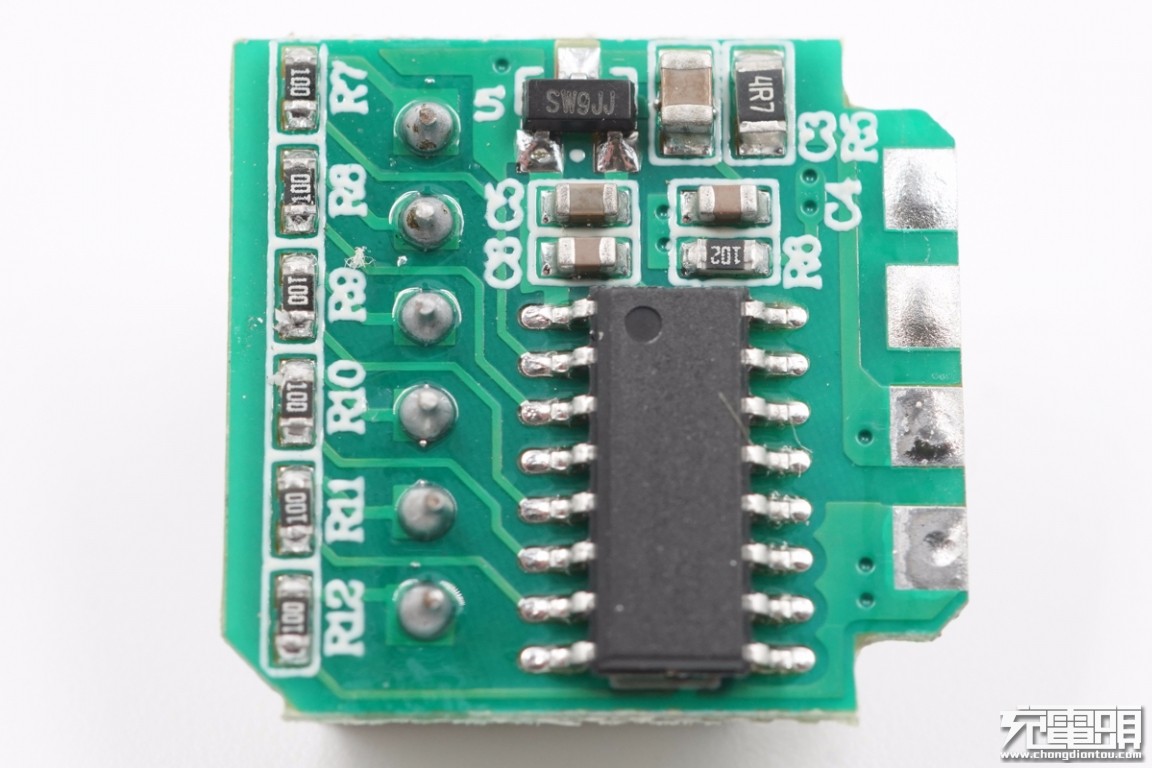

无标单片机，信息不详，用于驱动数码管显示电压档位和输出电流。

LED显示屏特写，输出电压采用档位显示，输出电压对应的指示灯亮起指示当前输出电压。

显示屏下面丝印有信息。

全部拆解完毕，来张全家福。

充电头网总结

华科隆这款30W 1A1C双口快充充电器机身洁白光滑，侧身弧面设计，整个充电器小巧轻便。USB-A口支持QC2.0/3.0、AFC、FCP、SCP、SSCP多个快充协议，兼容性非常好；USB-C口则具备五组固定电压档位以及两组PPS电压档位。两个接口分别支持24W和30W快充，可满足多数手机的日常快充需求。

充电头网通过拆解了解到，充电器的AC-DC部分，由昂宝OB2632搭配高压MOS以及东科次级同步整流芯片组成，采用矽力科技AP5005协议芯片控制输出电压，最后由两颗真茂佳ZM075P03M MOS控制分别输出。此外变压器以及电容等器件打胶固定，初级开关MOS专门配有散热片散热，输出两颗固态电容并联滤波，LED指示输出电压电流，设计新颖，使用方便。

*本文转自充电头网，如需转载请至充电头官网申请授权。
