单片机是嵌入式系统的核心元件，使用单片机的电路要复杂得多，但在更改和添加新功能时，带有单片机的电路更加容易实现，这也正是电器设备使用单片机的原因。那么在单片机电路的设计中需要注意的难点有哪些？你都解决了吗？下面分享10个单片机电路设计中的难点，一起来学习吧~

1. 单片机上拉电阻的选择

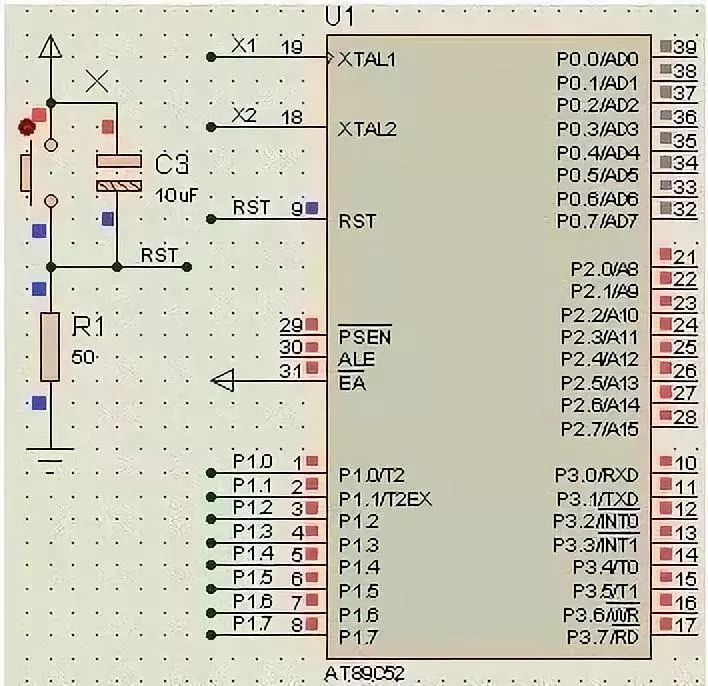

大家可以看到复位电路中电阻R1=10k时RST是高电平 ，而当R1=50时RST为低电平，很明显R1=10k时是错误的，单片机一直处在复位状态时根本无法工作。出现这样的原因是由于RST引脚内含三极管，即便在截止状态时也会有少量截止电流，当R取的非常大时，微弱的截止电流通过就产生了高电平。

2. LED串联电阻的计算问题

通常红色贴片LED：电压1.6V-2.4V，电流2-20mA，在2-5mA亮度有所变化，5mA以上亮度基本无变化。

3. 端口出现不够用的情况

这时可以借助扩展芯片来实现，比如三八译码器74HC138来拓展。

4. 滤波电容

滤波电容分为高频滤波电容和低频滤波电容。

· 高频滤波电容一般用104容（0.1uF），目的是短路高频分量，保护器件免受高频干扰。普通的IC（集成）器件的电源与地之间都要加，去除高频干扰（空气静电）。

· 低频滤波电容一般用电解电容（100uF），目的是去除低频纹波，存储一部分能量，稳定电源。大多接在电源接口处，大功率元器件旁边，如：USB借口，步进电机、1602背光显示。耐压值至少高于系统最高电压的2倍。

5. 三极管的作用

· 开关作用：

LEDS6为高电平时截止，为低电平时导通。

限流电阻的计算：集电极电流为I，则基极电流为I/100（这里涉及到放大作用，集电极电流是基极的100倍），PN结电压0.7V，R=(5-0.7)/(I/100)。

· 放大作用：集电极电流是基极电流的100倍

· 电平转换：

当基极为高电平时，三极管导通，右侧的导线接地为低电平，当基极为低电平时，三极管截止，输出高电平。

6. 数码管的相关问题

数码管点亮形成的数字由a,b,c,d,e,f,e,dp(小数点）构成，字模及真值表如上图。

7. 电流电压驱动问题

由于单片机输出有限，当负载很多的时候需要另外加驱动芯片 ，比如74HC245。

8. 上拉电阻

上拉电阻选取原则：

· 从节约功耗及芯片灌电流能力考虑应当足够大；电阻大，电流小；

· 从确保足够的驱动电流考虑应当足够小；电阻小，电流大；

· 对于高速电路，过大的上拉电阻可能会导致边沿变平缓；

综合考虑：上拉电阻常用值在1K到10K之间选取，下拉同理。

上下拉电阻，上拉就是将不确定的信号通过一个电阻嵌位在高电平，下拉同理。

· 电平转换，提高输出电平参数值；

· OC门必须加上拉电阻才能使用；

· 加大普通IO引脚驱动能力；

· 悬空引脚上下拉抗干扰。

9. 晶振和复位电路

晶振电路

· 晶振选择：根据实际系统需求选择，6M，12M，11.0592M，20M等待。

· 负载电容：对地接2个10到30pF的电容即可，常用20pF。

· 万用表测晶振：直接用红表笔对晶振引脚，黑表笔接GND，测量电压即可；复位电路把单片机内部电路设置成为一个确定的状态，所有的寄存器初始化。

51单片机的复位时间大约在2个机械周期左右，具体需要看芯片数据手册。一般通过复位芯片或者复位电路，具体的阻容参数的计算，通过google查找。

10. 按键抖动及消除

按键也是机械装置，在按下或放开的一瞬间会产生抖动，如下图：

消除方法有两种：软件除抖和硬件除抖，其中硬件除抖是应用了电容对高频信号短路的原理。

软件除抖是检测出键闭合后执行一个延时程序，产生5ms～10ms的延时，让前沿抖动消失后再一次检测键的状态，如果仍保持闭合状态电平，则确认为真正有键按下。
