一、什么是步进电机

步进电机是将电脉冲信号，转变为角位移或线位移的开环控制电机，又称为脉冲电机。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响。当步进驱动器接收到一个脉冲信号时，它就可以驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”。

步进电机的旋转是以固定的角度一步一步运行的，可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的，同时可以通过控制脉冲频率，来控制电机转动的速度和加速度，从而达到调速的目的。步进电机多用于数字式计算机的外部设备，以及打印机、绘图机和磁盘等装。

二、步进电机的特点：

步进电机工作时的位置和速度信号不反馈给控制系统，如果电机工作时的位置和速度信号反馈给控制系统，那么它就属于伺服电机。相对于伺服电机，步进电机的控制相对简单，但不适用于精度要求较高的场合。

步进电机的优点和缺点都非常的突出，优点集中于控制简单、精度高，缺点是噪声、震动和效率，它没有累积误差，结构简单，使用维修方便，制造成本低。步进电机带动负载惯量的能力大，适用于中小型机床和速度精度要求不高的地方，缺点是效率较低、发热大，有时会“失步”。优缺点如下所示。

优点：

1. 电机操作易于通过脉冲信号输入到电机进行控制；

2. 不需要反馈电路以返回旋转轴的位置和速度信息（开环控制）；

3. 由于没有接触电刷而实现了更大的可靠性。

缺点：

1. 需要脉冲信号输出电路；

2. 当控制不适当的时候，可能会出现同步丢失；

3. 由于在旋转轴停止后仍然存在电流而产生热量。

三、步进电机的分类：

在相同电流且相同转矩输出的条件下，单极型步进电机比双极型步进电机多一倍的线圈，成本更高，控制电路的结构也不一样，目前市场上流行的大多是双极型步进电机。

步进电机在构造上通常主要按照转子特点和定子绕组进行分类，下面将详细介绍这两种类型的分类。

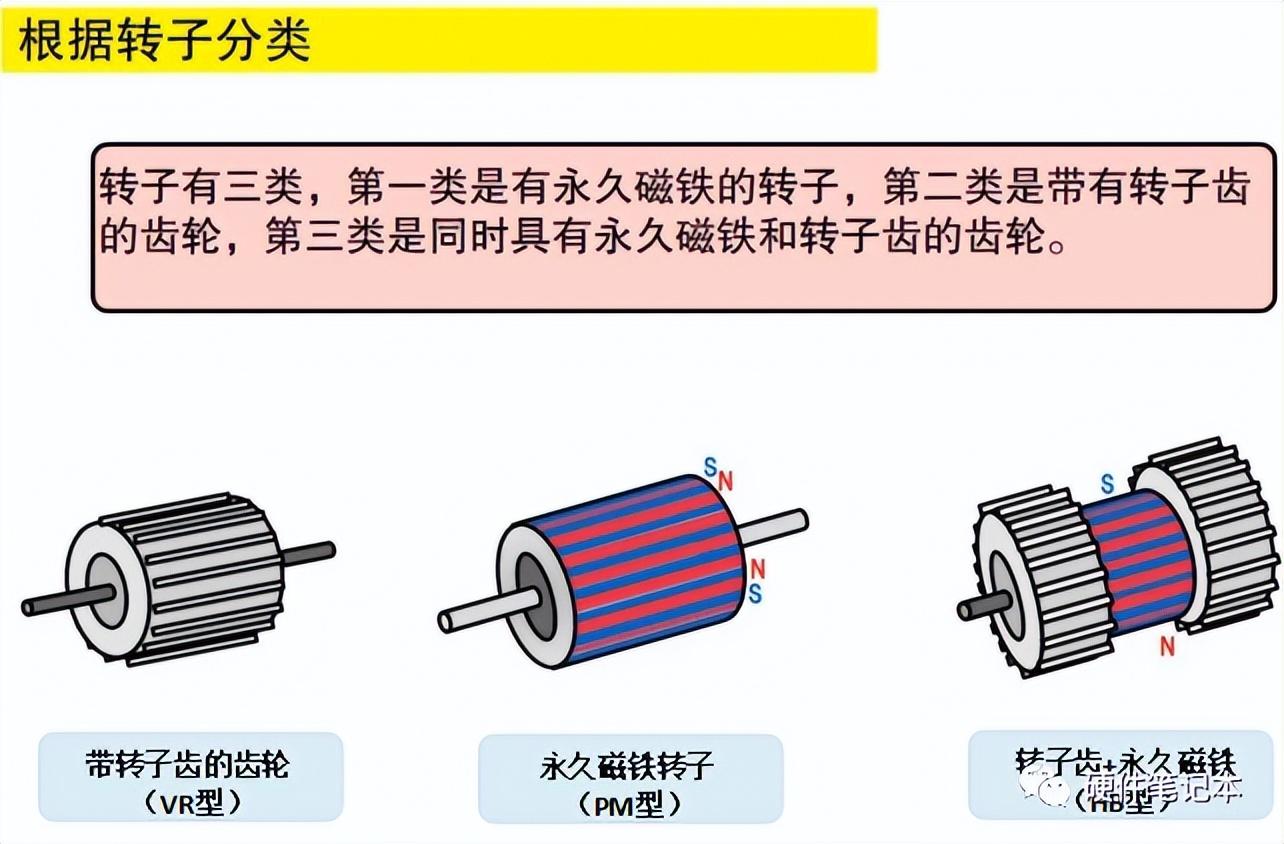

按照转子分类，有三种主要类型：反应式(VR型)、永磁式(PM型)、混合式(HB型)。

反应式

定子上有绕组，绕组由软磁材料组成。其结构简单、成本低、步距角小，可达1.2度，但动态性能差，效率低、发热大，可靠性难以保证。

永磁式

永磁式步进电机的转子用永磁材料制成，转子的极数与定子的极数相同。其特点是动态性能好、输出力矩大，但这种电机度差，步距角大（一般为7.5度或15度）。

混合式

混合式步进电机综合了反应式和永磁式的优点，其定子上有很多相绕组，转子上采用永磁材料，转子和定子均有多个小齿以提高步距精度。其特点是输出力矩大、动态性能好、步距角小，但结构复杂、成本相对较高。

步进电机按照定子上绕组来分类，共有二相、三相和五相等系列。目前最受欢迎的是两相混合式步进电机，约占97%以上的市场份额，其原因是性价比高，配上细分驱动器后效果良好。

该种电机的基本步距角为1.8度／步，配上半步驱动器后，步距角减少为0.9度，配上细分驱动器后。其步距角可细分达256倍（0.007度／微步）。由于摩檫力和制造精度等原因，实际控制精度略低。同一步进电机可配不同细分的驱动器以改变精度的效果。

四、步进电机的工作原理：

步进电机是通过脉冲信号来进行控制，每输入一个脉冲信号，步进电机前进一步。步进电机旋转的步距角，是在电机结构的基础上等比例控制产生的，如果控制电路的细分控制不变，那么步进旋转的步距角在理论上是一个固定的角度。在实际工作中，电机旋转的步距角会有微小的差别，主要是由于电机结构上的固定有误差产生的，而且这种误差不会积累。

步进电机的总极数越大，加工精度的要求就会越高。通常工业用混合型步进电机的步距角是1.8度，就是200极。

步进电机的相电流及磁场，遵循安培右手螺旋定律，由电能产生磁场能量，控制电机相电流，就能使电机定子的磁极方向发生反转，二相磁场的变化相配合，进而产生电机的旋转。

如果电流方向发生变化，磁极的方向也会发生变化，步进电机的电流流过定子产生磁场的过程叫做励磁。

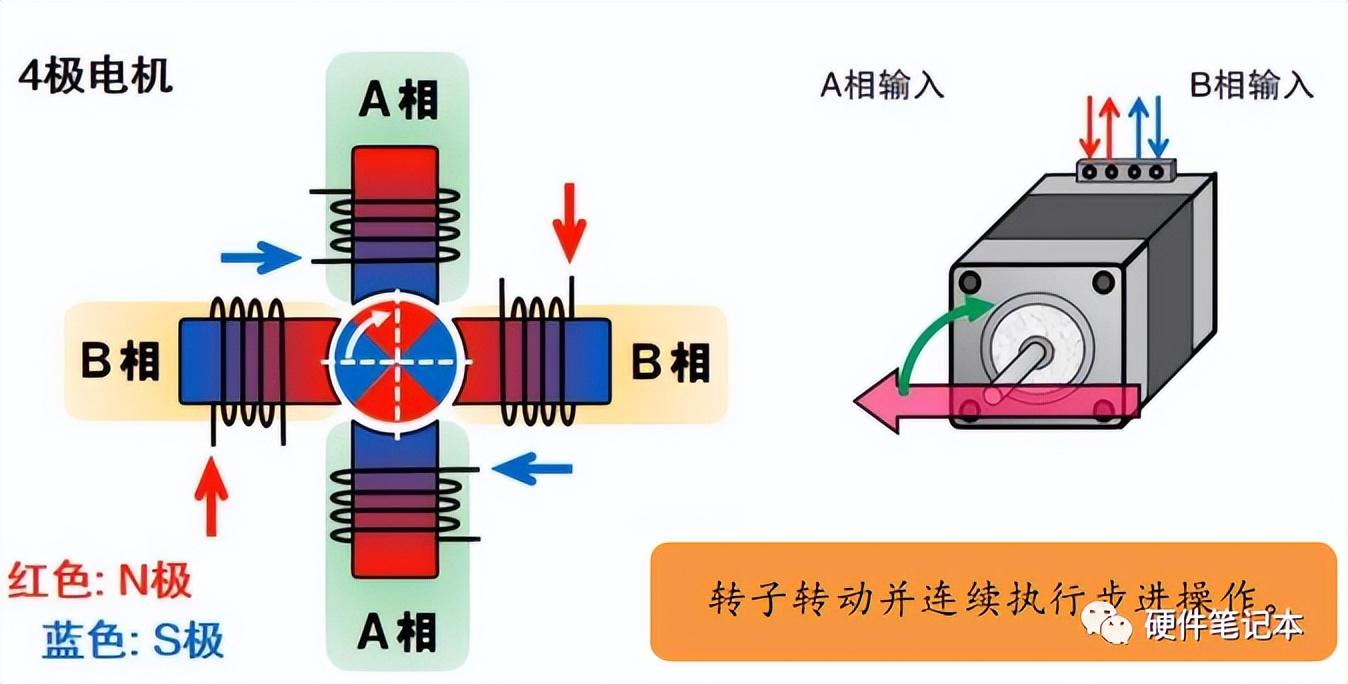

通常所说的二相步进电机，电机转子的旋转，包含不同磁极的磁场相斥和相吸实现的。如上图所示，A相产生N极磁场吸引转子的S极，B相产生S极磁场吸引转子的N极，使定子产生旋转的动力。如果改变A、B相定子线圈的电流方向，电机会产生另一步的旋转。连续改变A、B相定子线圈的电流方向，电机会产生连续的旋转。

如上图所示，电机的运动是通过改变电流在电机中的流动来实现的，电子转子排斥B相磁极的定子，吸引A相磁极的定子，这就产生了另一个步进操作。

执行另一个步进操作，电机定子磁极反转，转子排斥B相磁极的定子，吸引A相磁极的定子，如上图所示。

如上图所示，定子线圈中的电流方向无论何时发生变化，磁极将会反转，转子重复步进操作。东芝步进电机驱动控制电路对电机的磁场励磁的控制，是通过脉宽调制方式实现的，能够实现电机高效、稳定的运行。
